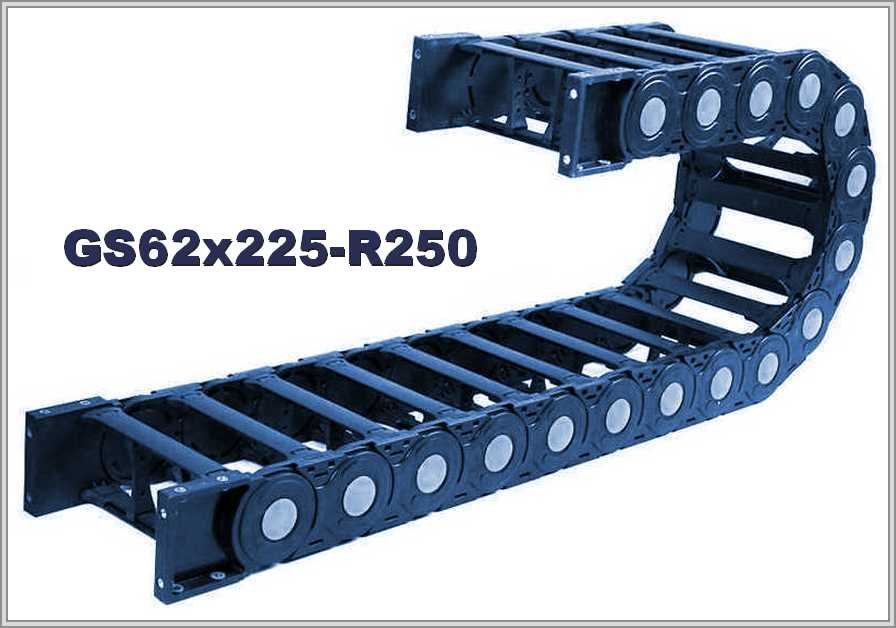

Кабелеукладчик GS62x225-R250

Размеры из таблицы

У GS62x225-R250 внутренняя высота — 62 мм, внутренняя ширина — 225 мм, внешняя высота — 100 мм. Минимальный радиус изгиба — 250 мм.

Площадь сечения и заполнение 80 %

Площадь сечения = внутренняя высота × внутренняя ширина: 62 × 225 = 13950 мм². При заполнении сечения на 80 % рабочая площадь ≈ 11160 мм².

Конструкция и подбор

GS62x225-R250 — сверхмощный гибкий открытый кабель-канал из полиамида (нейлона) типа GS62. Защёлкивающиеся мостики, верхние и нижние, легко снять, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистку также легко производить. Цепь защищает электрокабели и шланги пневмогидравлики от механических повреждений. Внутреннее сечение берут под жгут с запасом и разделителями. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Заявка на GS62x225-R250 должна содержать длину перемещения, положение монтажа, условия работы, состав и массу заполнения, а также минимальный радиус самого жёсткого кабеля. Чертёж или фото заменяемой цепи — по желанию.
