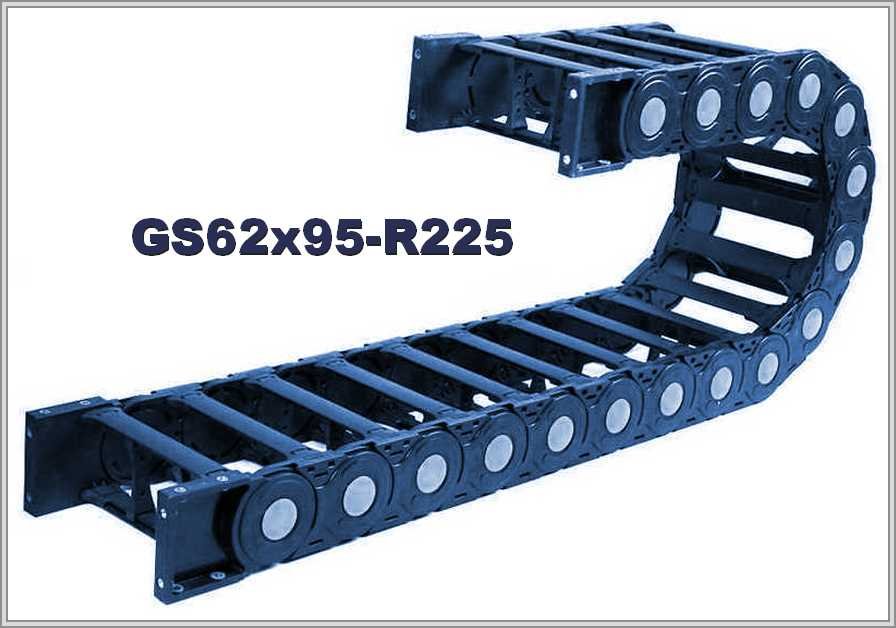

Кабелеукладчик GS62x95-R225
Артикул: WB-002986
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002986 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 95 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 138 |
| Число секций: | 1 |
| Раздел: | Открытые |
Полиамидная открытая цепь GS62x95-R225: сечение 62х95 мм и радиус 225 мм
Радиус и размеры GS62x95-R225
Изгиб GS62x95-R225 идёт по радиусу 225 мм. Внутренняя высота — 62 мм, внутренняя ширина — 95 мм; внешняя высота — 100 мм, внешняя ширина — 138 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS62 | 62х95мм | 100х138мм | 225мм |
Расчёт петли и рабочей площади: GS62x95-R225
Высота петли ≈ 2R + внешняя высота: при R 225 мм и внешней высоте 100 мм это около 550 мм. При заполнении 80 % рабочая площадь — 4712 мм².
Конструкция и подбор: GS62x95-R225
По описанию GS62x95-R225 — открытый кабель-канал из полиамида (нейлона); защёлкивающиеся верхние и нижние мостики легко снять, и тогда кабели управления и питания укладывают внутрь цепи. Обслуживание модулей и очистка легки. Вес вложенных кабелей, по описанию GS62x95-R225, может быть весьма значительным, и цепь рассчитана на большие нагрузки. Радиус цепи GS62x95-R225 — 225 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Радиус изгиба GS62x95-R225 — 225 мм. Укажите в заявке условия работы, положение монтажа, длину перемещения, состав и массу заполнения, а также минимальный радиус самого жёсткого кабеля; чертёж можно приложить при желании.
