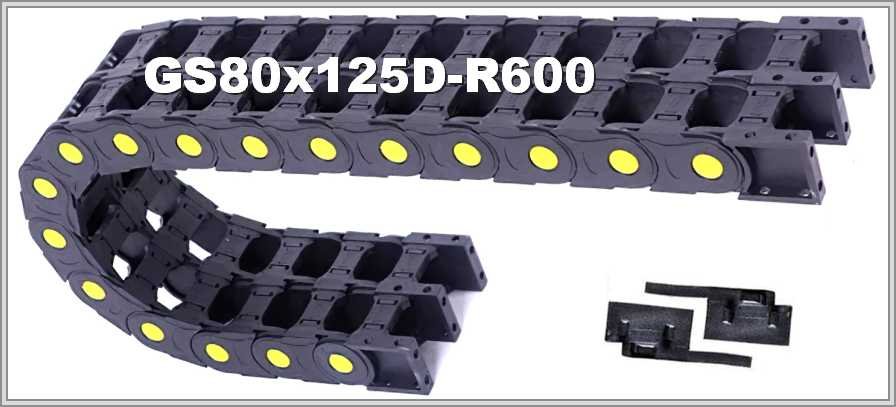

Кабелеукладчик GS80-2x125D-R600

Размеры и радиус изгиба

У GS80-2x125D-R600 внутренняя ширина каждого из двух модулей — 125 мм, внутренняя высота — 80 мм. Внешняя высота цепи 118 мм, а внешняя ширина сдвоенного модуля — 2А+77 мм, где А означает внутреннюю ширину одного модуля. Радиус изгиба составляет 600 мм.

Расчёты по изгибу

Высота петли по формуле 2R + внешняя высота — 1318 мм: 2 × 600 + 118. Длина цепи в изгибе ≈ πR = 1885 мм при радиусе 600 мм.

Конструкция и подбор цепи

Открытые двойные каналы с опцией усиления вставками разделены перегородкой, чтобы в каждой из двух цепей размещать отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Обслуживание и очистка, по описанию, лёгкие. По описанию, модули цепи разделяются на отдельные и собираются для подбора нужной длины. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля, сечение — под жгут с запасом и разделителями.

Для заявки на GS80-2x125D-R600 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
