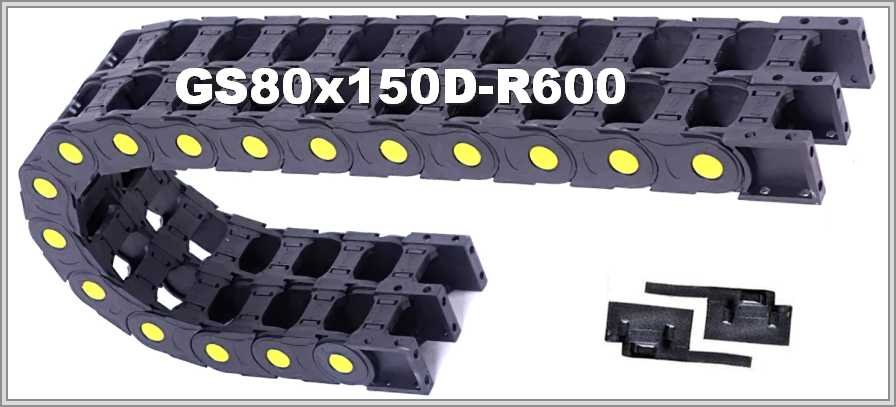

Кабелеукладчик GS80-2x150D-R600
Артикул: WB-003355
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003355 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 600 |
| Внешняя высота, мм: | 118 |
| Число секций: | 2 |
| Раздел: | Открытые |
Полиамидная цепь GS80-2x150D-R600: внутренняя ширина 150 мм
Внутренние и внешние размеры
Радиус изгиба — не менее 600 мм. У GS80-2x150D-R600 каждый из двух модулей имеет внутреннюю высоту 80 мм и внутреннюю ширину 150 мм; внешняя высота сдвоенного модуля 118 мм, а внешняя ширина в таблице записана как 2А + 77 мм, где А — внутренняя ширина одного модуля. Радиус цепи — 600 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS80-2D | 80х150мм | 118х2А+77мм | 600мм |
Длина в изгибе и заполнение на 80 %
Длина цепи в изгибе ≈ πR; при радиусе 600 мм это 1885 мм. Если заполнять модуль на 80 %, рабочая площадь одного модуля составит 9600 мм².
Устройство цепи
У GS80-2x150D-R600 верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Две цепи отделены друг от друга перегородкой: в каждой можно расположить отдельную группу кабелей управления, питания или пневматических, гидравлических шлангов.
Пришлите для GS80-2x150D-R600 длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля; фото старой цепи приложите при желании.
