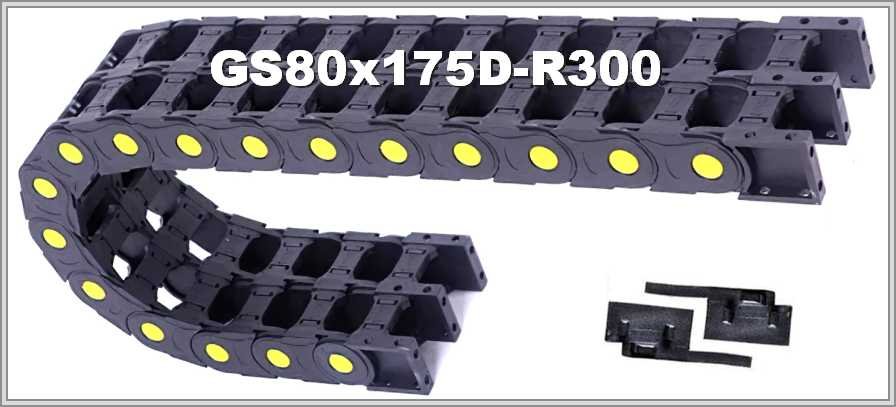

Кабелеукладчик GS80-2x175D-R300

Внутренние и внешние размеры

Таблица для GS80-2x175D-R300 называет внутреннюю высоту 80 мм и внутреннюю ширину одного модуля 175 мм. Внешняя высота — 118 мм, внешняя ширина сдвоенного модуля — 2А + 77 мм, где А — внутренняя ширина одного модуля. Радиус изгиба — 300 мм.

Высота петли и площадь сечения

Высота петли ≈ 2R + внешняя высота: при R 300 мм и внешней высоте 118 мм это 718 мм. Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: 80 × 175 = 14000 мм².

Конструкция и подбор цепи

Двойные открытые кабельные каналы из полиамида (нейлона) выполнены с возможностью усиления вставками и разделены перегородкой: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Конструкция в описании названа простой, лёгкой и эргономичной по объёму. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

По GS80-2x175D-R300 понадобятся положение монтажа, длина перемещения, состав и масса заполнения, условия работы и минимальный радиус самого жёсткого кабеля. Приложить чертёж или фото прежней цепи можно при желании.
