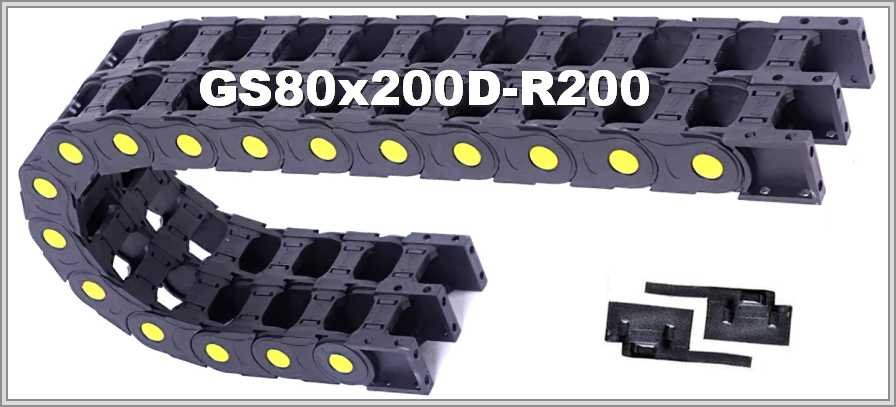

Кабелеукладчик GS80-2x200D-R200

Размеры GS80-2x200D-R200

По таблице для GS80-2x200D-R200 внутренний размер одного модуля — 80 × 200 мм (высота × ширина), внешний размер сдвоенного модуля — 118 мм по высоте и 2А+77 мм по ширине, где А — внутренняя ширина одного модуля. Радиус изгиба — 200 мм.

Сечение и рабочая площадь

Площадь сечения одного модуля = высота × ширина: 80 × 200 = 16000 мм²; у двух секций вместе — 32000 мм². При заполнении 80 % рабочая площадь одного модуля составляет 12800 мм².

Конструкция и описание модели

GS80-2x200D-R200 — двойной открытый кабельный канал из полиамида; в каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Секции разделены перегородкой, возможно усиление вставками. Верхние и нижние крышки легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям; обслуживание и очистка, по описанию, удобны. Вес вложенных кабелей, как сказано в описании, может быть весьма значительным; цепь рассчитана на большие нагрузки.

Подбор GS80-2x200D-R200: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля, а внутреннее сечение — под жгут с запасом и разделителями. Для заявки нужны длина перемещения, состав и масса заполнения, положение монтажа, условия работы; фото старой цепи или чертёж — при желании.
