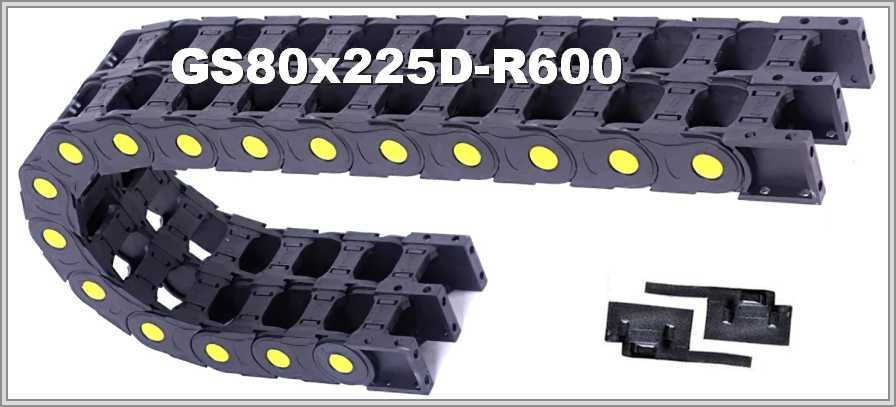

Кабелеукладчик GS80-2x225D-R600

Размеры GS80-2x225D-R600

Таблица даёт для GS80-2x225D-R600 такие размеры: внутренняя высота 80 мм, внутренняя ширина одного модуля 225 мм, внешняя высота 118 мм, внешняя ширина сдвоенного модуля 2А+77 мм при А как внутренней ширине. Радиус изгиба — 600 мм.

Сечение и рабочая площадь

Площадь сечения одного модуля равна внутренней высоте, умноженной на внутреннюю ширину: 80 × 225 = 18000 мм². При заполнении 80 % рабочая площадь составляет 14400 мм².

Конструкция по описанию

GS80-2x225D-R600 — двойной открытый канал из полиамида с возможностью усиления вставками. Секции разделены перегородкой, чтобы в каждой из двух цепей можно было расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям, а цепь, по описанию, удобно обслуживать и очищать. Согласно описанию, энергоцепь из модулей лёгкая и подходит для динамично эксплуатируемого оборудования.

Для заявки на GS80-2x225D-R600 понадобятся: длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение берут под жгут с запасом и разделителями. Чертёж или фото цепи можно приложить при желании.
