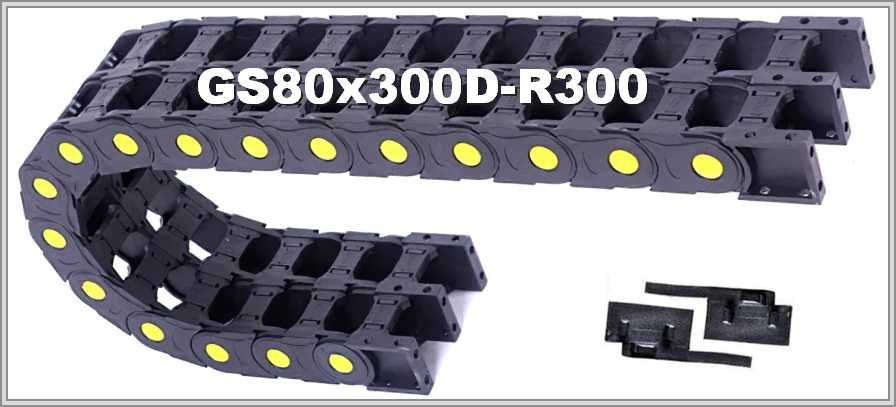

Кабелеукладчик GS80-2x300D-R300

Размеры и радиус изгиба

У GS80-2x300D-R300 внутренний размер одного модуля — 80 × 300 мм (внутренняя высота и внутренняя ширина). Внешний размер сдвоенного модуля по таблице: внешняя высота 118 мм, внешняя ширина 2А+77 мм (А — внутренняя ширина). Радиус изгиба — не менее 300 мм. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля.

Сечение и высота петли

Внутреннее сечение 80 × 300 мм для одного модуля даёт площадь 24000 мм² (высота, умноженная на ширину). Высота петли ≈ 2R + внешняя высота: 2 × 300 + 118 = 718 мм.

Описание и конструкция

Перегородка делит цепь на две секции; в каждой можно разместить отдельную группу: кабели управления, питания либо пневматические и гидравлические шланги. В описании сказано: верхние и нижние крышки легко отщёлкиваются, что даёт полный доступ к уложенным коммуникациям; цепь также удобно обслуживать и очищать. В описании GS80-2x300D-R300 сказано: цепь двигается плавно и защищает электрический кабель или пневмогидравлические шланги от механических повреждений.

Чтобы заказать GS80-2x300D-R300, назовите длину перемещения, положение монтажа, условия работы, состав и массу заполнения, а также минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи — при желании.
