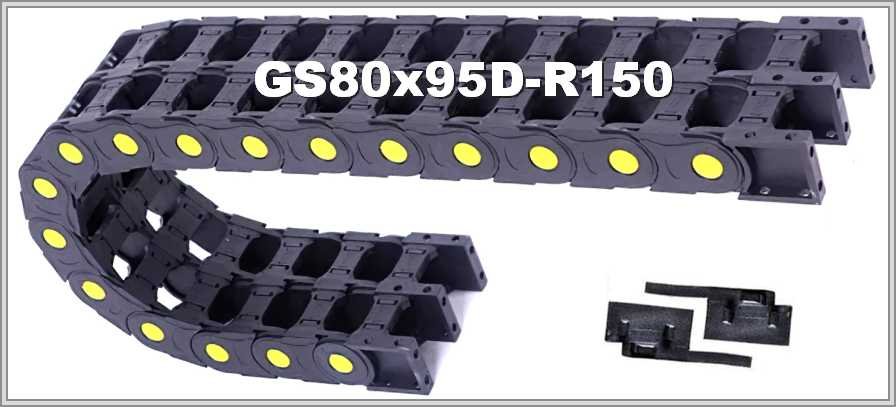

Кабелеукладчик GS80-2x95D-R150

Размеры одного модуля GS80-2x95D-R150

Один модуль GS80-2x95D-R150 имеет внутреннюю высоту 80 мм и внутреннюю ширину 95 мм. Внешняя высота — 118 мм; внешняя ширина сдвоенного модуля в таблице записана как 2А+77, где А — внутренняя ширина. Радиус изгиба — 150 мм.

Сечение GS80-2x95D-R150 и рабочая площадь

Внутреннее сечение одного модуля 80 × 95 мм даёт площадь 7600 мм² (высота × ширина); у двух секций вместе — 15200 мм². Рабочая площадь одного модуля при заполнении на 80 % составляет 6080 мм².

Из описания GS80-2x95D-R150 и правил подбора

GS80-2x95D-R150, по описанию, — двойной открытый канал, разделённый перегородкой; его можно усилить вставками, а в каждой из двух цепей разместить отдельные группы кабелей управления, питания либо пневматических и гидравлических шлангов. Верхние и нижние крышки GS80-2x95D-R150 легко отщёлкиваются для полного доступа к уложенным коммуникациям. Радиус цепи GS80-2x95D-R150 — 150 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Внутренние размеры GS80-2x95D-R150 — 80 × 95 мм, радиус изгиба 150 мм. В заявке сообщите: длину перемещения, состав и массу заполнения, положение монтажа, условия работы, минимальный радиус самого жёсткого кабеля; чертёж можно приложить.
