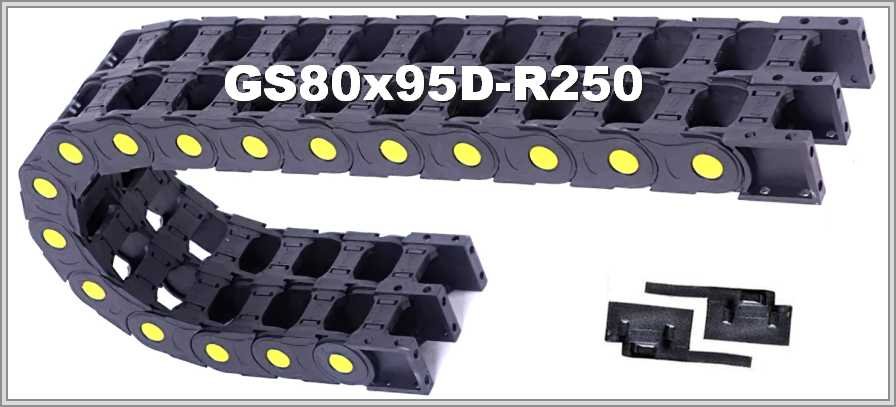

Кабелеукладчик GS80-2x95D-R250

Name: GS80-2x95D-R250
Brand: WorldBelt
SKU: WB-003313

Артикул: WB-003313

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS80-2x95D-R250: полиамид, серия GS, двухсекционная открытая цепь, внутри 80 × 95 мм на модуль, радиус изгиба 250 мм.

Характеристики

Артикул:	WB-003313
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	95
Радиус изгиба, мм:	250
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Открытые

Кабелеукладчик GS80-2x95D-R250 из полиамида: двойная открытая цепь, R 250 мм

Внутри и снаружи: GS80-2x95D-R250

Размеры GS80-2x95D-R250, мм: радиус изгиба 250; внутренняя высота 80, внутренняя ширина одного модуля 95; внешняя высота 118; внешняя ширина сдвоенного модуля 2А+77, где А — внутренняя ширина одного модуля. Исполнение двухсекционное (двойное), материал — полиамид.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS80-2D	80х95мм	118х2А+77мм	250мм

Сечение модуля и двух секций

Площадь сечения = высота × ширина. Для одного модуля 80 × 95 = 7600 мм², площадь двух секций — 15200 мм².

GS80-2x95D-R250 — схема конструкции

GS80-2x95D-R250 — виды концевого крепления

Описание GS80-2x95D-R250 и подбор

Верхние и нижние крышки легко отщёлкиваются, и открывается полный доступ к уложенным коммуникациям. Две цепи разделены перегородкой, так что в каждой можно расположить отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов; усиление возможно вставками. Под жгут с запасом и разделителями подбирают внутреннее сечение; у GS80-2x95D-R250 внутренняя высота 80 мм, внутренняя ширина 95 мм. Радиус изгиба цепи GS80-2x95D-R250 — 250 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля. Открытая цепь удобна, когда нужно осмотреть линии или заменить их.

В заявке на GS80-2x95D-R250 укажите: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите фото старой цепи или чертёж.
