Кабелеукладчик GS80-2x95D-R300

Материал и размеры GS80-2x95D-R300

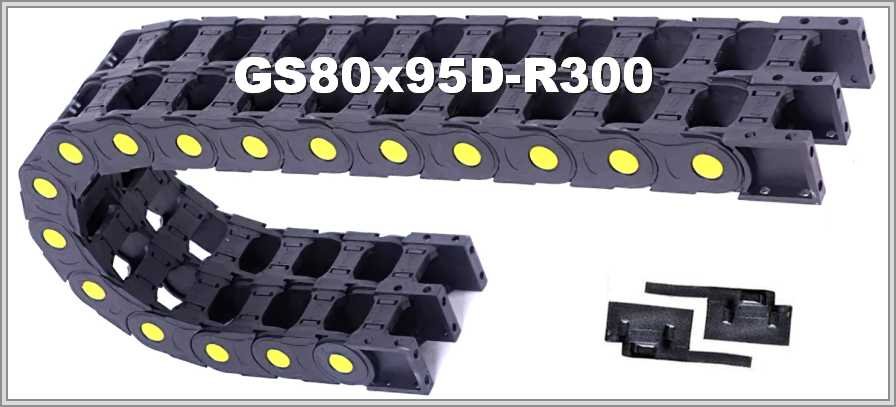

GS80-2x95D-R300: полиамид, цепь открытая, двухсекционная; внутренняя высота 80 мм, внутренняя ширина каждого из двух модулей 95 мм, внешняя высота 118 мм; внешняя ширина сдвоенного модуля 2А+77 мм (А — внутренняя ширина). Радиус изгиба — не менее 300 мм.

Длина цепи в изгибе и рабочая площадь

Длина цепи в изгибе ≈ πR: при R = 300 мм это около 942,5 мм. Рабочая площадь одного модуля при заполнении 80 % от сечения 80 × 95 мм равна 6080 мм².

Описание и подбор

В описании GS80-2x95D-R300 — двойные открытые гибкие кабельные каналы, модель GS80-2D. Секции разделены перегородкой, чтобы в каждой из двух цепей можно было расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Сечение берут с запасом под жгут и разделители.

Чтобы подобрать GS80-2x95D-R300, напишите, как далеко перемещается цепь, что и какой массой в неё уложено, в каком положении её монтируют и в каких условиях она работает; добавьте допустимый радиус самого жёсткого кабеля. Чертёж можно приложить.
