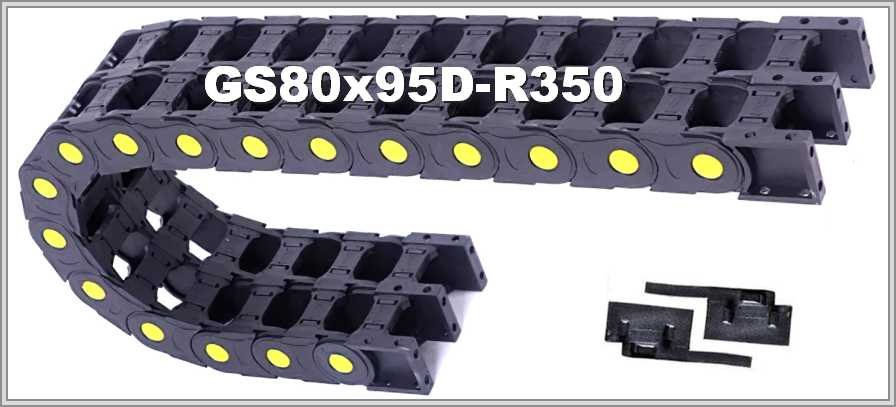

Кабелеукладчик GS80-2x95D-R350

Name: GS80-2x95D-R350
Brand: WorldBelt
SKU: WB-003336

Артикул: WB-003336

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Двухсекционная открытая полиамидная цепь GS80-2x95D-R350 серии GS: внутренняя высота одного модуля 80 мм, внутренняя ширина 95 мм, радиус изгиба — не менее 350 мм.

Характеристики

Артикул:	WB-003336
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	95
Радиус изгиба, мм:	350
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Открытые

Полиамидная цепь GS80-2x95D-R350: внутренняя ширина 95 мм

Размеры и радиус

У GS80-2x95D-R350 внутренняя высота каждого модуля 80 мм и внутренняя ширина 95 мм; внешняя высота сдвоенного модуля 118 мм, внешняя ширина по таблице — 2А + 77 мм (А — внутренняя ширина одного модуля). Радиус изгиба — не менее 350 мм. Радиус цепи (350 мм) выбирают не меньше допустимого радиуса самого жёсткого кабеля.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS80-2D	80х95мм	118х2А+77мм	350мм

Сечение и заполнение на 80 %

Внутреннее сечение одного модуля 80 × 95 мм имеет площадь 7600 мм² (внутренняя высота, умноженная на внутреннюю ширину); у двух секций она составляет 15200 мм². Для GS80-2x95D-R350 рабочая площадь одного модуля при заполнении 80 % равна 6080 мм².

GS80-2x95D-R350 — схема конструкции

GS80-2x95D-R350 — виды концевого крепления

Устройство цепи

У GS80-2x95D-R350 верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Перегородка разделяет две цепи, и в каждой размещают свою группу: кабели управления, питания либо пневматические, гидравлические шланги. У двойной открытой цепи GS80-2x95D-R350 усиление вставками возможно; материал — полиамид.

Расскажите о задаче для GS80-2x95D-R350: длина перемещения, что уложено в цепь и сколько это весит, положение монтажа, условия работы, минимальный радиус самого жёсткого кабеля. Чертёж — по желанию.
