Кабелеукладчик GS80-2x95D-R400

Радиус и размеры

Из таблицы для GS80-2x95D-R400: радиус изгиба 400 мм; внутренняя высота 80 мм, внутренняя ширина одного модуля 95 мм; внешняя высота сдвоенного модуля 118 мм, внешняя ширина 2А + 77 мм (А — внутренняя ширина одного модуля).

Петля и заполнение на 80 %

Заполнение сечения одного модуля на 80 % даёт рабочую площадь 6080 мм². Высоту петли оценивают как 2R + внешнюю высоту; здесь 2 × 400 + 118 — около 918 мм.

Исполнение цепи и подбор

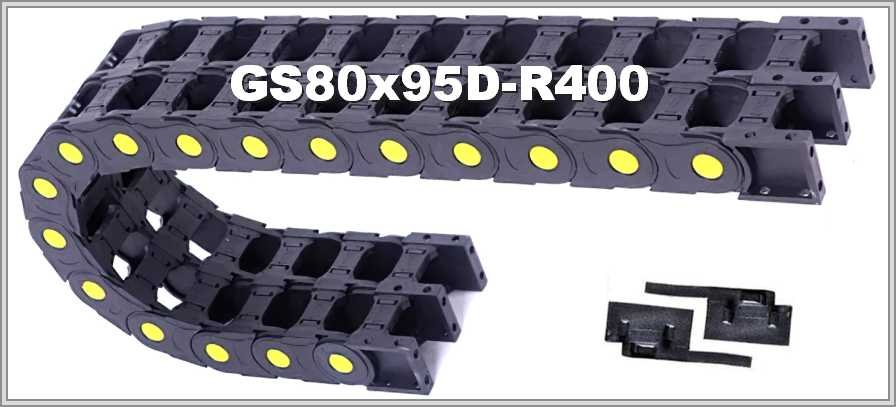

GS80-2x95D-R400 названа в описании двойным гибким кабельным каналом открытого типа из полиамида (нейлона). Крышки сверху и снизу отщёлкиваются легко, открывая полный доступ к уложенным коммуникациям. Подбирая цепь, следят, чтобы её радиус был не меньше допустимого радиуса самого жёсткого кабеля. Две цепи объединены так, что в каждой можно расположить свою группу: кабели управления, питания либо пневматические и гидравлические шланги. Перегородка разделяет секции.

В заявке на GS80-2x95D-R400 назовите условия работы, длину перемещения, минимальный радиус самого жёсткого кабеля, массу и состав заполнения, а также положение монтажа. Чертёж или фото старой цепи можно приложить при желании.
