Кабелеукладчик GS80x125-R225

Name: GS80x125-R225
Brand: WorldBelt
SKU: WB-003034

Артикул: WB-003034

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS80x125-R225 — открытая цепь, полиамид, серия GS; внутренняя высота 80 мм, внутренняя ширина 125 мм, радиус изгиба 225 мм.

Характеристики

Артикул:	WB-003034
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	225
Внешняя высота, мм:	118
Внешняя ширина, мм:	171
Число секций:	1
Раздел:	Открытые

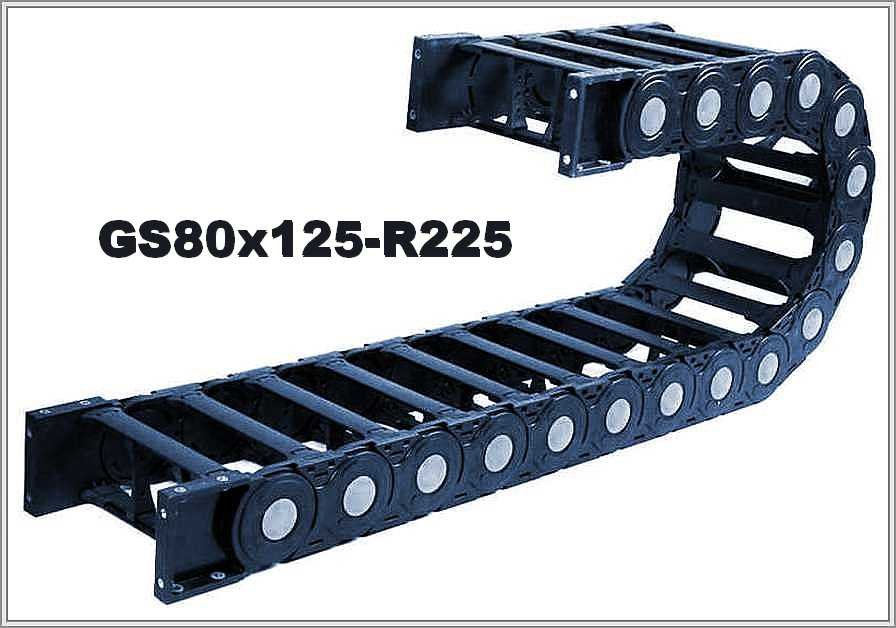

Кабелеукладчик GS80x125-R225: открытая цепь из полиамида, R 225 мм

Размеры GS80x125-R225

GS80x125-R225: внутренняя ширина 125 мм при внутренней высоте 80 мм. Внешние размеры по таблице — 118х171 мм (высота х ширина). Радиус изгиба — 225 мм. Цепь открытая, из полиамида.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х125мм	118х171мм	225мм

Петля 568 мм и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: при R 225 мм и внешней высоте 118 мм это около 568 мм. Для радиуса 225 мм длина цепи в изгибе (≈ πR) — около 706,9 мм.

GS80x125-R225 — схема конструкции

GS80x125-R225 — виды концевого крепления

Описание GS80x125-R225

Описание относит GS80x125-R225 к гибким открытым кабель-каналам из полиамида (нейлона) типа GS80. Мостики-защёлки, верхние и нижние, легко снимаются, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистка, по описанию, выполняются легко. Лёгкая конструкция модулей, а энергоцепь предусмотрена для работы на активно эксплуатируемом оборудовании — так сказано в описании.

Радиус изгиба 225 мм сопоставляют с допустимым радиусом самого жёсткого кабеля: радиус цепи не берут меньше него. К заявке на GS80x125-R225 добавьте: положение монтажа, условия работы, длину перемещения, состав и массу заполнения, допустимый радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
