Кабелеукладчик GS80x150-R150

Name: GS80x150-R150
Brand: WorldBelt
SKU: WB-003019

Артикул: WB-003019

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS80x150-R150: полиамид, серия GS, открытая цепь; внутренняя высота 80 мм, внутренняя ширина 150 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-003019
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	150
Внешняя высота, мм:	118
Внешняя ширина, мм:	196
Число секций:	1
Раздел:	Открытые

Полиамидная открытая цепь GS80x150-R150: радиус 150 мм, внутри 80×150 мм

Размеры и радиус GS80x150-R150

У GS80x150-R150 внутренняя высота 80 мм, внутренняя ширина 150 мм; внешняя высота 118 мм, внешняя ширина 196 мм. Минимальный радиус изгиба — 150 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х150мм	118х196мм	150мм

Сечение 12000 мм² и рабочая площадь

Площадь сечения = высота × ширина: 80 × 150 = 12000 мм². Рабочая площадь при заполнении 80 % от сечения 80 × 150 мм — 9600 мм².

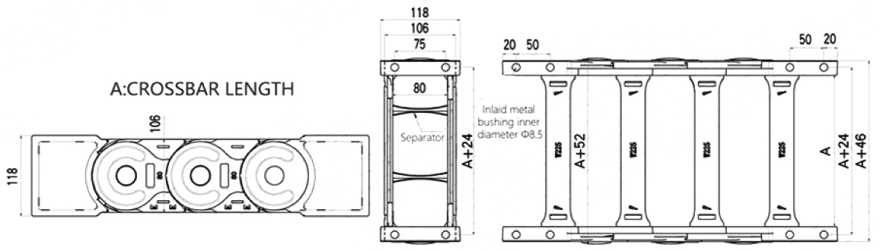

GS80x150-R150 — схема конструкции

GS80x150-R150 — виды концевого крепления

Описание GS80x150-R150 и подбор

Описание GS80x150-R150: особо мощный гибкий открытый кабель-канал из полиамида (нейлона) типа GS80. Защёлкивающиеся мостики (верхние и нижние) легко снимаются, и тогда внутрь цепи можно уложить кабели управления и питания; обслуживать модули и очищать цепь тоже просто. Описание добавляет: вложенные кабели могут быть весьма значительными по весу, а цепь рассчитана на большие нагрузки. Открытое исполнение удобно для осмотра и замены линий. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS80x150-R150 радиус изгиба 150 мм.

Что указать в заявке на GS80x150-R150: минимальный радиус самого жёсткого кабеля, длина перемещения, положение монтажа, состав и масса заполнения, условия работы. Чертёж и фото прежней цепи — по желанию.
