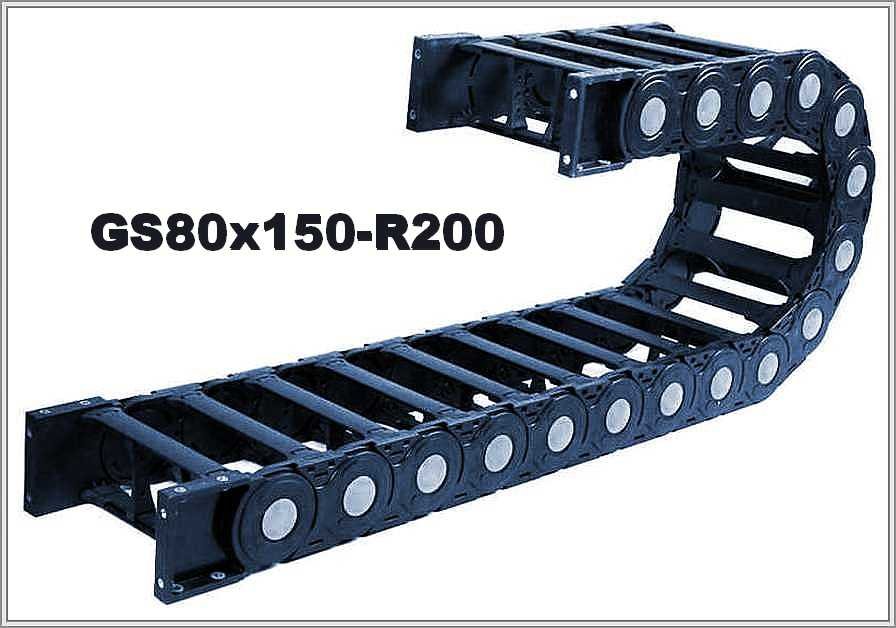

Кабелеукладчик GS80x150-R200
Артикул: WB-003020
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003020 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 196 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик GS80x150-R200: радиус изгиба от 200 мм
Размеры GS80x150-R200
Модель GS80x150-R200: внутренняя высота 80 мм, внутренняя ширина 150 мм, внешняя высота 118 мм, внешняя ширина 196 мм. Минимальный радиус изгиба — 200 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х150мм | 118х196мм | 200мм |
Высота петли и длина цепи в изгибе
Высота петли оценивается как 2R плюс внешняя высота, то есть 2 × 200 + 118 = 518 мм. Длина цепи в изгибе ≈ πR: при радиусе 200 мм это 628,3 мм.
Конструкция и подбор
GS80x150-R200 — открытый кабель-канал из полиамида (нейлона), в описании — особо мощный. Защёлкивающиеся мостики (верхние и нижние) снимаются, и тогда внутрь цепи укладывают кабели управления и питания. Обслуживать модули и очищать их, по описанию, очень просто. Цепь рассчитана на большие нагрузки: в описании отмечено, что вес вложенных кабелей может быть весьма значительным. Радиус цепи 200 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение берут под жгут с запасом и с учётом разделителей. При большой длине хода учитывают свободнонесущую длину и опоры.
По GS80x150-R200 нужны данные: длина перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Чертёж или фото прежней цепи можно приложить при желании.
