Кабелеукладчик GS80x150-R350
Артикул: WB-003059
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003059 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 350 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 196 |
| Число секций: | 1 |
| Раздел: | Открытые |

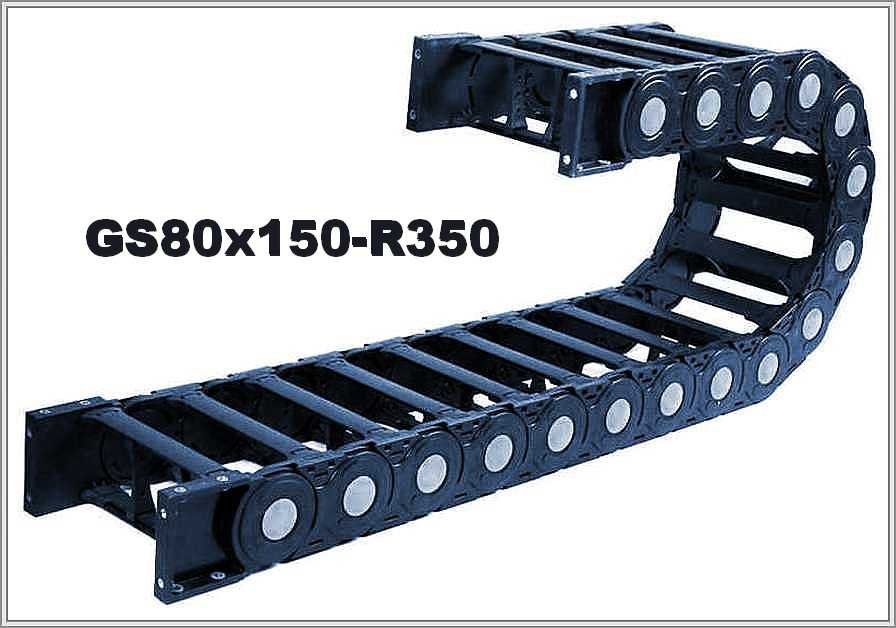

Открытый кабелеукладчик GS80x150-R350: внутри 80 × 150 мм, R 350 мм
Что в таблице размеров
GS80x150-R350 по таблице: внешняя высота 118 мм, внешняя ширина 196 мм; внутренняя высота 80 мм, внутренняя ширина 150 мм; радиус изгиба 350 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х150мм | 118х196мм | 350мм |
Изгиб и сечение
Площадь сечения (высота × ширина) — 12000 мм². Длина цепи в изгибе ≈ 1099,6 мм — это πR при радиусе изгиба 350 мм.
Открытая цепь: описание и подбор
Описание называет GS80x150-R350 особо мощным гибким открытым кабель-каналом из полиамида (нейлона) типа GS80. Допустимый радиус самого жёсткого кабеля задаёт нижнюю границу радиуса цепи: цепь с меньшим радиусом не берут. Кабели управления и питания укладывают внутрь цепи после снятия верхних и нижних мостиков; описание называет это лёгким. Описание отмечает: вложенные кабели могут быть весьма значительными по весу, цепь рассчитана на большие нагрузки.
Заявка на GS80x150-R350 строится на данных: условия работы; длина перемещения; минимальный радиус самого жёсткого кабеля; положение монтажа; состав и масса заполнения. Можно также приложить, по желанию, фото старой цепи или чертёж.
