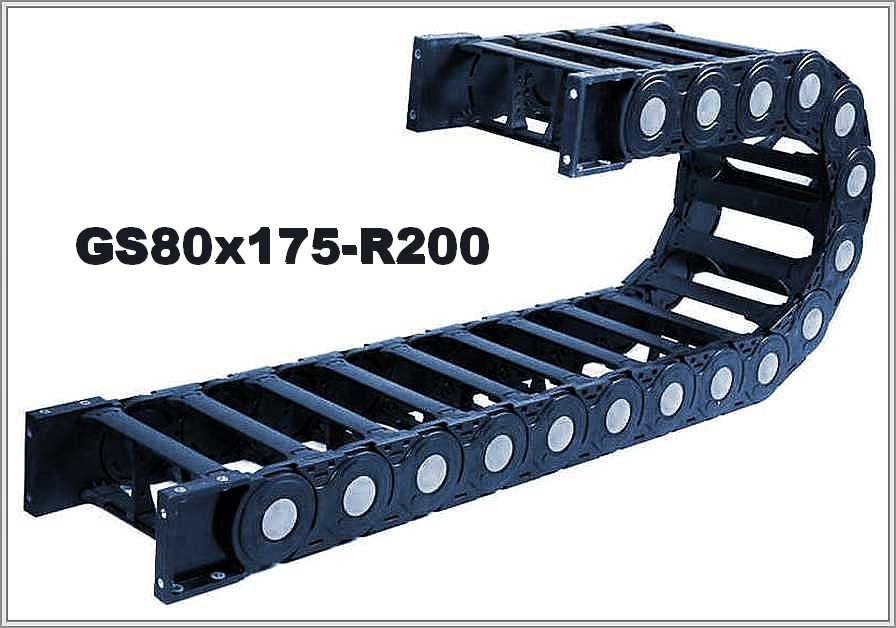

Кабелеукладчик GS80x175-R200
Артикул: WB-003028
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003028 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 221 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытая цепь GS80x175-R200: полиамид, внутри 80х175 мм
Радиус, внутренние и внешние размеры
Радиус изгиба GS80x175-R200 — 200 мм. Внутренняя высота 80 мм, внутренняя ширина 175 мм; внешняя высота 118 мм, внешняя ширина 221 мм. Серия GS, материал — полиамид, цепь открытая.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х175мм | 118х221мм | 200мм |
Площадь сечения 14000 мм² и заполнение 80 %
Внутреннее сечение 80 × 175 мм даёт площадь 14000 мм² (высота × ширина). Рабочая площадь при заполнении 80 % — 11200 мм². Под жгут кабелей внутреннее сечение берут с запасом, учитывая разделители.
Конструкция по описанию
По описанию, GS80x175-R200 — гибкий открытый кабель-канал из полиамида (нейлона) типа GS80. Верхние и нижние мостики-защёлки легко снять; внутрь цепи тогда можно уложить кабели управления и питания. Обслуживать модули и производить очистку легко. Модули цепи разделяются на отдельные и собираются для подбора нужной длины.
Подбирая GS80x175-R200, проверьте условие: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля (у GS80x175-R200 — 200 мм). Для заявки понадобятся длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. При желании можно приложить фото старой цепи или чертёж.
