Кабелеукладчик GS80x175-R500

Name: GS80x175-R500
Brand: WorldBelt
SKU: WB-003076

Артикул: WB-003076

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, полиамид: GS80x175-R500 — открытая цепь, внутри 80 × 175 мм, внешние размеры 118 × 221 мм, радиус 500 мм.

Характеристики

Артикул:	WB-003076
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	175
Радиус изгиба, мм:	500
Внешняя высота, мм:	118
Внешняя ширина, мм:	221
Число секций:	1
Раздел:	Открытые

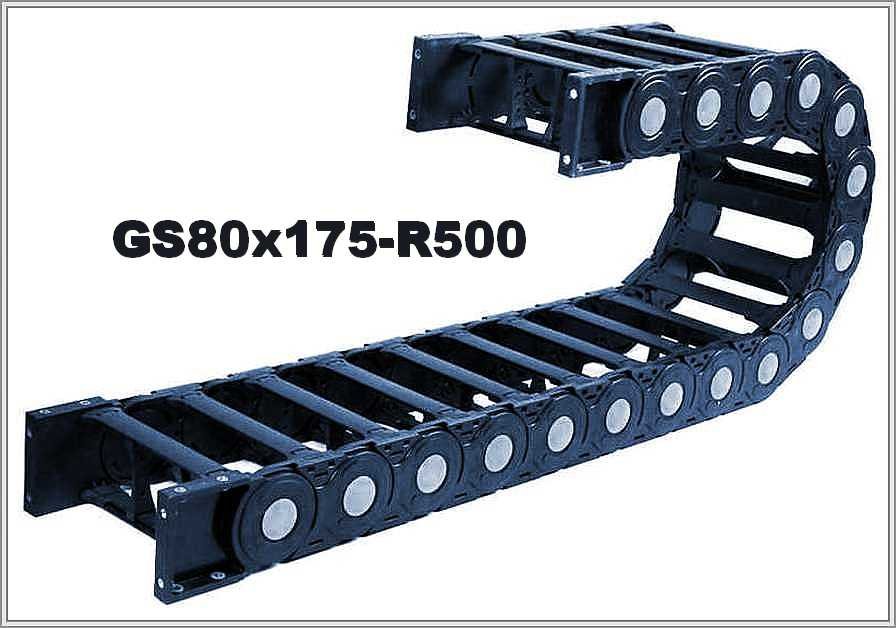

Кабелеукладчик GS80x175-R500 из полиамида: R 500 мм, внутри 80х175 мм

Радиус и размеры GS80x175-R500

Изгиб GS80x175-R500 идёт по радиусу 500 мм. Внутренняя высота — 80 мм, внутренняя ширина — 175 мм; внешняя высота — 118 мм, внешняя ширина — 221 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х175мм	118х221мм	500мм

Расчёт петли и рабочей площади: GS80x175-R500

Высота петли ≈ 2R + внешняя высота: при R 500 мм и внешней высоте 118 мм это около 1118 мм. При заполнении 80 % рабочая площадь — 11200 мм².

GS80x175-R500 — схема конструкции

GS80x175-R500 — виды концевого крепления

Конструкция и подбор: GS80x175-R500

Описание GS80x175-R500: открытый кабель-канал из полиамида (нейлона); защёлкивающиеся верхние и нижние мостики легко снимаются, после чего кабели управления и питания укладывают внутрь цепи. Обслуживание модулей и очистка просты. Модули цепи GS80x175-R500 разделяются на отдельные и собираются для подбора нужной длины. Радиус цепи GS80x175-R500 — 500 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля. При большой длине хода учитывают свободнонесущую длину и опоры.

К заявке на GS80x175-R500 добавьте: положение монтажа; состав и массу заполнения; длину перемещения; допустимый радиус самого жёсткого кабеля; условия работы. По желанию приложите фото прежней цепи или чертёж.
