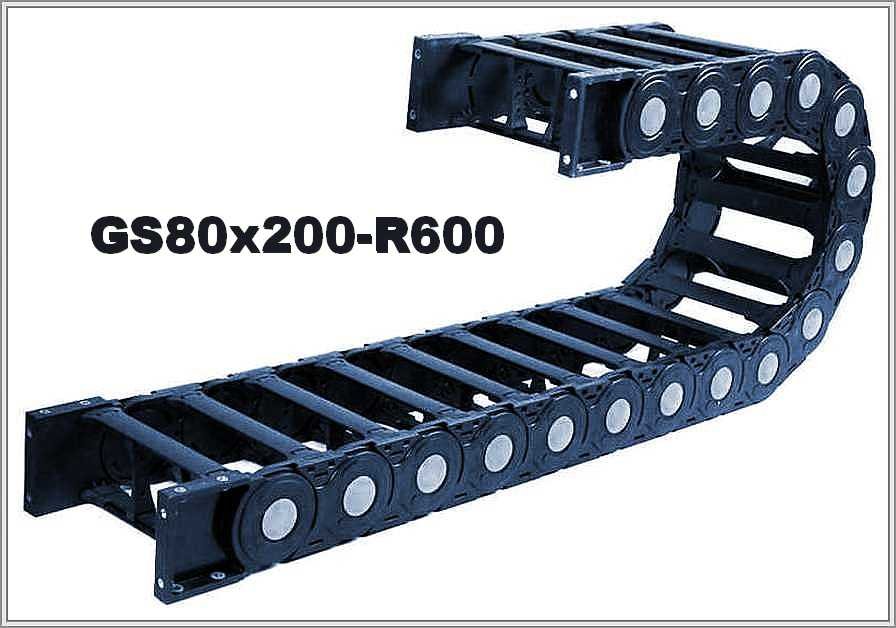

Кабелеукладчик GS80x200-R600
Артикул: WB-003085
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003085 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 600 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 246 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS80x200-R600: открытая цепь из полиамида, R 600 мм
Размеры из таблицы
По таблице GS80x200-R600 имеет внутреннюю высоту 80 мм, внутреннюю ширину 200 мм, внешнюю высоту 118 мм и внешнюю ширину 246 мм. Радиус изгиба — 600 мм, в описании он назван минимальным.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х200мм | 118х246мм | 600мм |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота: при R 600 мм и внешней высоте 118 мм это 1318 мм. Площадь сечения = внутренняя высота × внутренняя ширина: 80 × 200 = 16000 мм².
Описание и подбор
В описании — особо мощный гибкий открытый кабель-канал из полиамида (нейлона) типа GS80. Защёлкивающиеся мостики, верхние и нижние, легко снимаются, и тогда внутрь можно уложить кабели управления и питания. Загрязнения, по описанию, очищаются очень легко: для этого конструкторы предусмотрели открытие крышек с обеих сторон. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
К заявке на GS80x200-R600 добавьте состав и массу заполнения, положение монтажа, длину перемещения, условия работы и минимальный радиус самого жёсткого кабеля. Фото прежней цепи и чертёж — по желанию.
