Кабелеукладчик GS80x225-R150

Name: GS80x225-R150
Brand: WorldBelt
SKU: WB-003024

Артикул: WB-003024

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS80x225-R150 из полиамида, серия GS: открытая цепь, радиус изгиба 150 мм, внутренняя ширина 225 мм.

Характеристики

Артикул:	WB-003024
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	225
Радиус изгиба, мм:	150
Внешняя высота, мм:	118
Внешняя ширина, мм:	271
Число секций:	1
Раздел:	Открытые

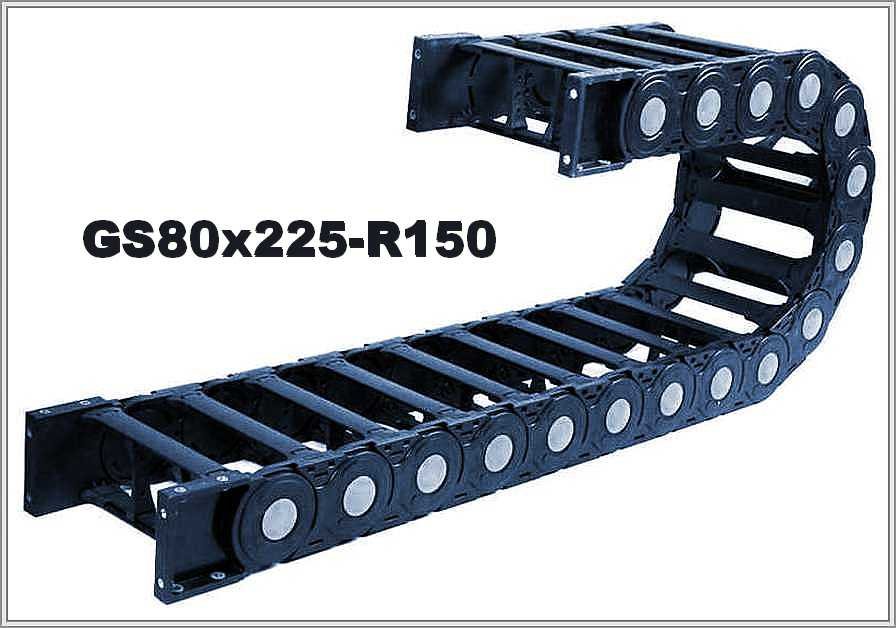

GS80x225-R150 — кабелеукладчик из полиамида, радиус изгиба 150 мм

Данные из таблицы

Серия GS, полиамид, открытая цепь. GS80x225-R150 по таблице: внутренняя ширина 225 мм, внутренняя высота 80 мм; внешние размеры — высота 118 мм, ширина 271 мм; радиус изгиба — 150 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х225мм	118х271мм	150мм

Высота петли и площадь сечения

Расчёт петли: 2R + внешняя высота, то есть 2 × 150 + 118 ≈ 418 мм. Сечение 80 × 225 мм: площадь (высота × ширина) — 18000 мм². Под жгут кабелей внутреннее сечение берут с запасом, учитывая разделители.

GS80x225-R150 — схема конструкции

GS80x225-R150 — виды концевого крепления

Из описания карточки

В описании GS80x225-R150 назван гибким открытым кабель-каналом из полиамида (нейлона) типа GS80. Модули легко обслуживать и очищать. Чтобы уложить внутрь цепи кабели управления и питания, верхние и нижние мостики-защёлки снимают; это делается легко.

Заявка на GS80x225-R150: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи 150 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото старой цепи и чертёж можно приложить при желании.
