Кабелеукладчик GS80x225-R300

Name: GS80x225-R300
Brand: WorldBelt
SKU: WB-003054

Артикул: WB-003054

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, открытая цепь GS80x225-R300 с внутренней шириной модуля 225 мм; внутренняя высота 80 мм, радиус изгиба 300 мм.

Характеристики

Артикул:	WB-003054
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	225
Радиус изгиба, мм:	300
Внешняя высота, мм:	118
Внешняя ширина, мм:	271
Число секций:	1
Раздел:	Открытые

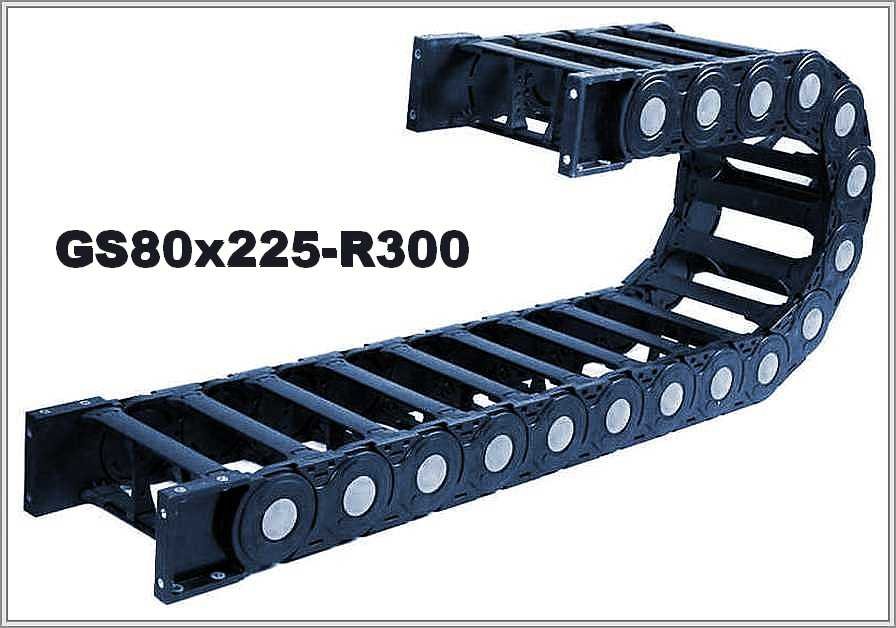

GS80x225-R300 — открытый кабелеукладчик, внешняя высота 118 мм

Размеры GS80x225-R300

GS80x225-R300: внутри 80 мм по высоте и 225 мм по ширине; внешняя высота 118 мм, внешняя ширина 271 мм. Указан минимальный радиус изгиба 300 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х225мм	118х271мм	300мм

Высота петли и длина цепи

Формула 2R + внешняя высота даёт для петли ≈ 718 мм: радиус изгиба 300 мм, внешняя высота 118 мм. Длина цепи в изгибе ≈ πR — 942,5 мм.

GS80x225-R300 — схема конструкции

GS80x225-R300 — виды концевого крепления

Устройство по описанию

GS80x225-R300: гибкий открытый канал из полиамида (нейлона). Верхние и нижние мостики-защёлки легко снять, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистку также легко производить. В описании сказано о защите электрокабелей или шлангов пневмогидравлики от механических повреждений.

Для заявки на GS80x225-R300 понадобятся: длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Внутреннее сечение берут под жгут с запасом и разделителями. Чертёж или фото цепи можно приложить при желании.
