Кабелеукладчик GS80x225-R350

Name: GS80x225-R350
Brand: WorldBelt
SKU: WB-003062

Артикул: WB-003062

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS80x225-R350: открытый кабелеукладчик серии GS из полиамида, внутренняя высота 80 мм, внутренняя ширина 225 мм, радиус изгиба не менее 350 мм.

Характеристики

Артикул:	WB-003062
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	225
Радиус изгиба, мм:	350
Внешняя высота, мм:	118
Внешняя ширина, мм:	271
Число секций:	1
Раздел:	Открытые

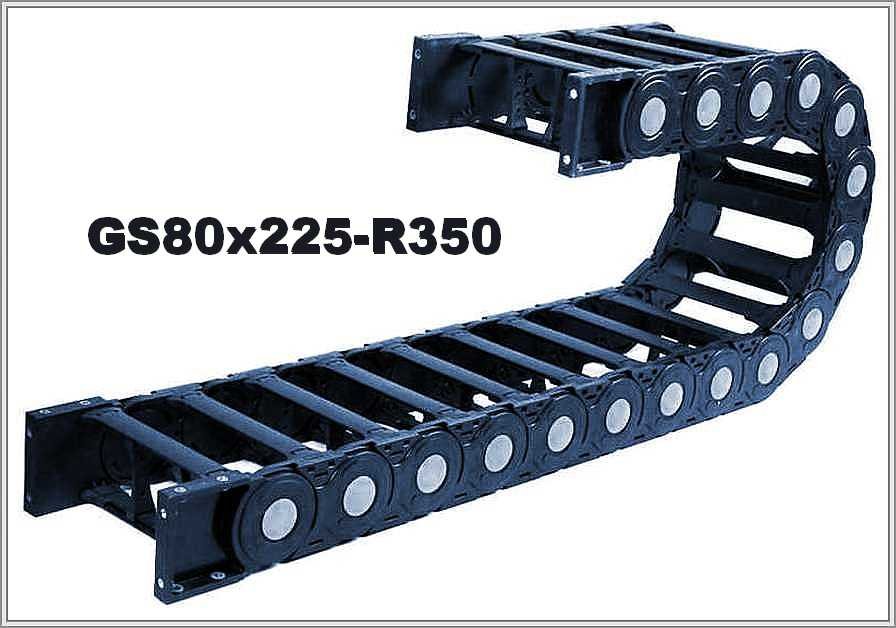

GS80x225-R350 — открытый кабелеукладчик, радиус изгиба 350 мм

Размеры и радиус изгиба GS80x225-R350

Кабелеукладчик GS80x225-R350 имеет внутреннюю высоту 80 мм и внутреннюю ширину 225 мм; его внешняя высота — 118 мм, внешняя ширина — 271 мм. Минимальный радиус изгиба — 350 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х225мм	118х271мм	350мм

Высота петли и площадь сечения

Высота петли ≈ 2R + внешняя высота: при R 350 мм и внешней высоте 118 мм это около 818 мм. Внутреннее сечение 80 × 225 мм даёт площадь 18000 мм² (высота × ширина).

GS80x225-R350 — схема конструкции

GS80x225-R350 — виды концевого крепления

Конструкция и описание модели

Открытый кабель-канал из полиамида. Верхние и нижние мостики-защёлки легко снять, после чего внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистка, по описанию, выполняются легко. Цепь, как сказано в описании, защищает электрокабели и шланги пневмогидравлики от механических повреждений.

Для GS80x225-R350 внутреннее сечение выбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Для заявки укажите длину перемещения, состав и массу заполнения, положение монтажа, условия работы. При желании приложите чертёж или фото старой цепи.
