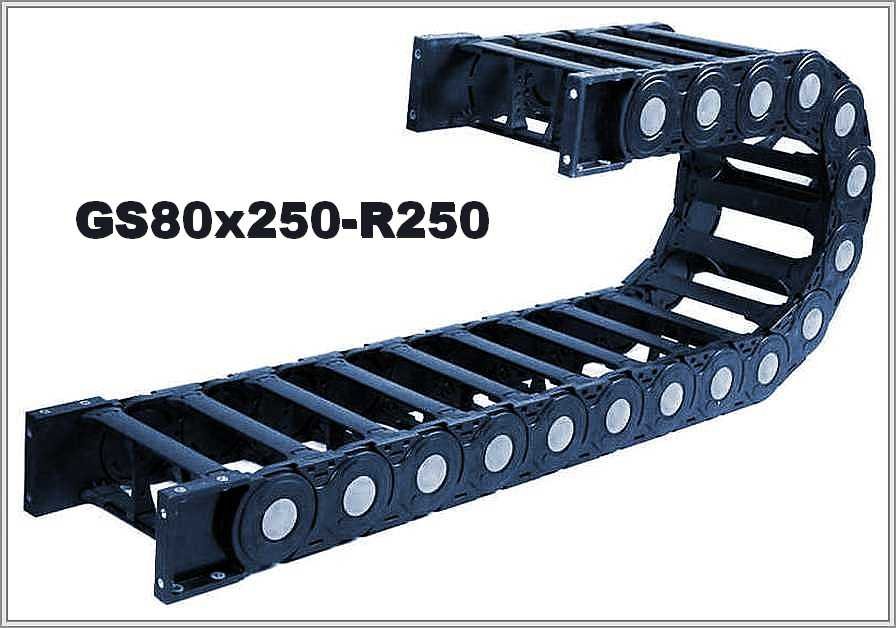

Кабелеукладчик GS80x250-R250
Артикул: WB-003047
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003047 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 296 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS80x250-R250: открытая цепь из полиамида, R 250 мм
Внутренние и внешние размеры
У GS80x250-R250 внутренняя высота 80 мм и внутренняя ширина 250 мм, внешняя высота 118 мм и внешняя ширина 296 мм. Минимальный радиус изгиба — 250 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х250мм | 118х296мм | 250мм |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота: при R 250 мм и внешней высоте 118 мм это 618 мм. Площадь сечения = внутренняя высота × внутренняя ширина: 80 × 250 = 20000 мм².
Конструкция и подбор
Цепь — особо мощный гибкий открытый кабель-канал из полиамида (нейлона) типа GS80. Защёлкивающиеся мостики, верхние и нижние, легко снимаются, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистка очень просты. При высоких и низких температурах эксплуатации рабочий режим не нарушается. Химические вещества не опасны для материала продукта. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Данные для подбора GS80x250-R250: минимальный радиус самого жёсткого кабеля, состав и масса заполнения, длина перемещения, положение монтажа и условия работы. Если хотите, приложите чертёж или фото старой цепи.
