Кабелеукладчик GS80x250-R350
Артикул: WB-003063
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003063 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 350 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 296 |
| Число секций: | 1 |
| Раздел: | Открытые |

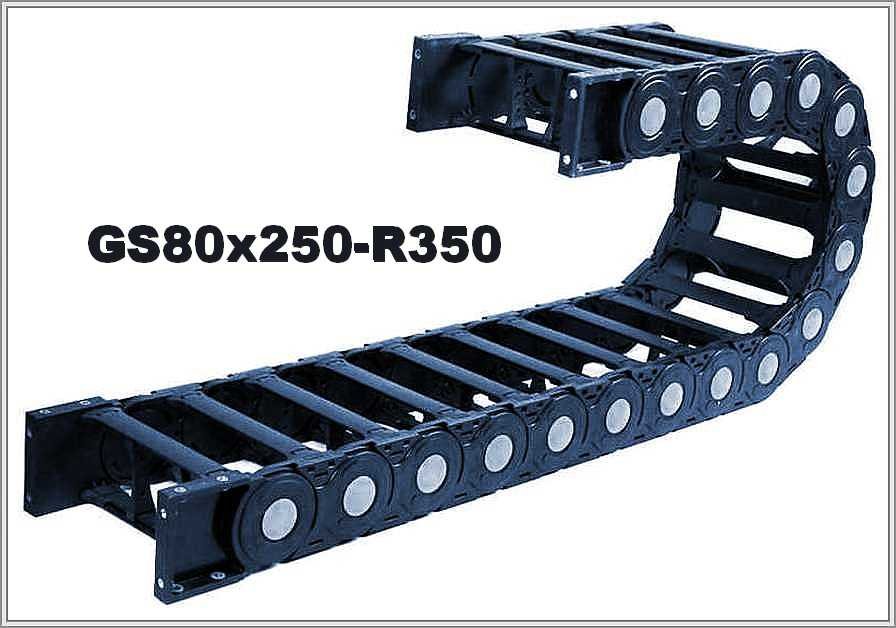

Открытая цепь GS80x250-R350: внутри 80х250 мм, радиус изгиба 350 мм
Размеры GS80x250-R350
GS80x250-R350: при R 350 мм внутренняя высота равна 80 мм, внутренняя ширина — 250 мм, внешняя высота — 118 мм, внешняя ширина — 296 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х250мм | 118х296мм | 350мм |
Высота петли 818 мм и длина цепи в изгибе
Считаем петлю по формуле 2R + внешняя высота: 2 × 350 мм плюс 118 мм — около 818 мм. По формуле πR длина цепи в изгибе ≈ 1099,6 мм при радиусе 350 мм.
Из описания и правила подбора GS80x250-R350
Материал цепи типа GS80 — полиамид (нейлон), исполнение открытое. Защёлкивающиеся мостики (верхние и нижние) снимаются легко, после чего внутрь цепи можно уложить кабели управления и питания. Обслуживать модули и очищать цепь, по описанию, просто и удобно. Правило подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля. Открытое исполнение удобно для осмотра и замены линий.
К заявке на GS80x250-R350 относятся: длина перемещения, положение монтажа, условия работы, состав и масса заполнения, минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи — по желанию.
