Кабелеукладчик GS80x300-R300
Артикул: WB-003056
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003056 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 300 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 346 |
| Число секций: | 1 |
| Раздел: | Открытые |

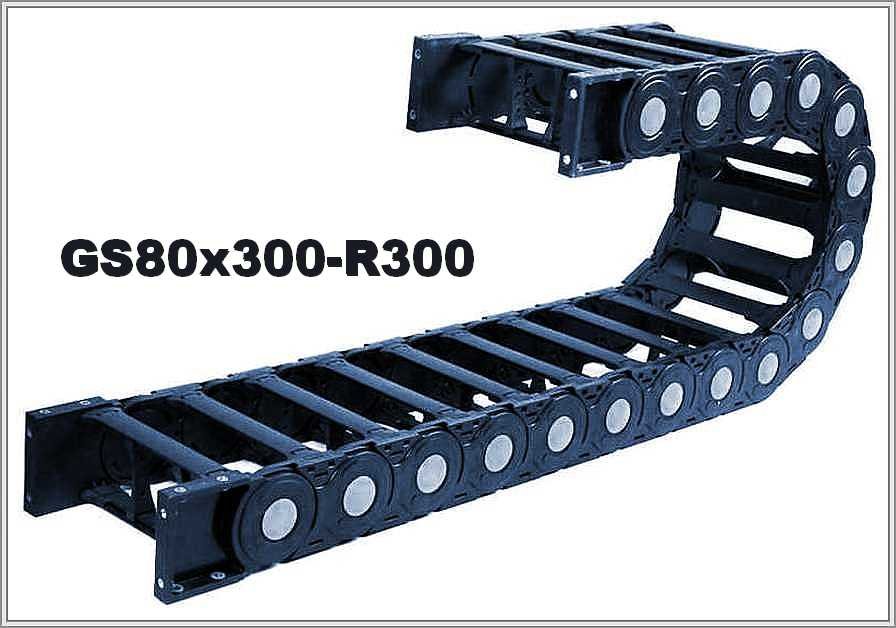

Полиамидный кабелеукладчик GS80x300-R300 с радиусом изгиба 300 мм
Размеры GS80x300-R300
Размеры GS80x300-R300: внутренняя высота 80 мм, внутренняя ширина 300 мм, внешняя высота 118 мм, внешняя ширина 346 мм; радиус изгиба — от 300 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х300мм | 118х346мм | 300мм |
Длина цепи в изгибе и площадь сечения
Длина цепи в изгибе ≈ πR, то есть для R 300 мм — около 942,5 мм. Внутреннее сечение 80 × 300 мм даёт площадь 24000 мм² (высота × ширина).
Конструкция и описание модели
GS80x300-R300 — открытая цепь из полиамида. Мостики-защёлки (верхние и нижние) снимаются, и внутрь цепи можно уложить кабели управления и питания; обслуживание модулей и очистку, по описанию, легко выполнять. Цепь, как сказано в описании, можно разделить на отдельные модули и собирать нужную длину; обслуживание выполнять легко.
Открытая цепь удобна для осмотра и замены линий. Для GS80x300-R300 нужно, чтобы радиус цепи был не меньше допустимого радиуса самого жёсткого кабеля. В заявке назовите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы; чертёж или фото старой цепи приложите при желании.
