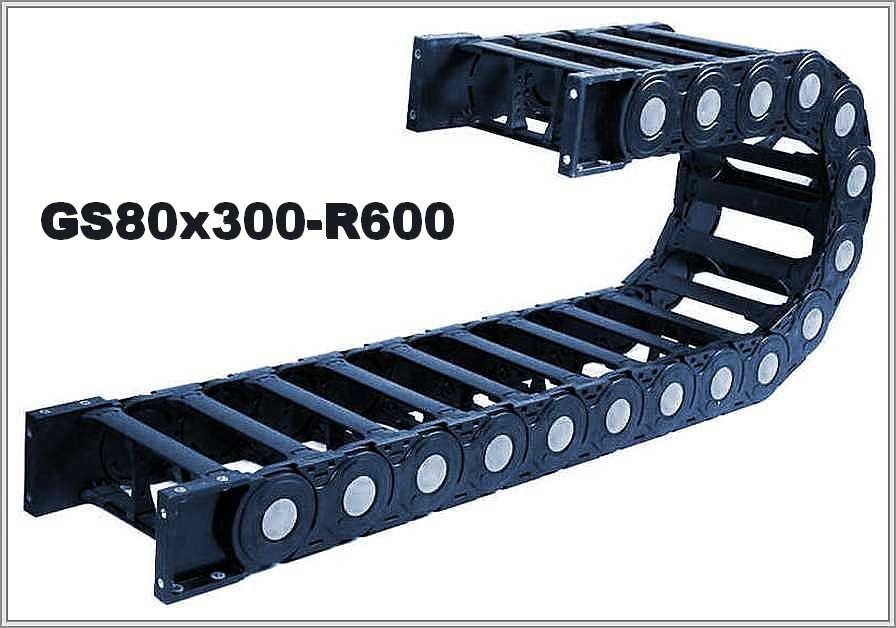

Кабелеукладчик GS80x300-R600

Name: GS80x300-R600
Brand: WorldBelt
SKU: WB-003088

Артикул: WB-003088

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Открытый кабелеукладчик GS80x300-R600 из полиамида: внутри 80 × 300 мм, радиус изгиба 600 мм.

Характеристики

Артикул:	WB-003088
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	300
Радиус изгиба, мм:	600
Внешняя высота, мм:	118
Внешняя ширина, мм:	346
Число секций:	1
Раздел:	Открытые

Полиамидный кабелеукладчик GS80x300-R600: радиус изгиба 600 мм

Внутри и снаружи: GS80x300-R600

Размеры GS80x300-R600, мм: радиус изгиба 600; внутренняя высота 80, внутренняя ширина 300; внешняя высота 118, внешняя ширина 346. Материал — полиамид, исполнение открытое.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х300мм	118х346мм	600мм

Сечение и рабочая площадь

Внутреннее сечение (80 × 300 мм) составляет 24000 мм². При заполнении 80 % рабочая площадь — 19200 мм².

GS80x300-R600 — схема конструкции

GS80x300-R600 — виды концевого крепления

Описание GS80x300-R600 и подбор

Верхние и нижние мостики защёлкиваются и снимаются; после снятия внутрь цепи можно уложить кабели управления и питания. В описании сказано, что цепь можно разделить на отдельные модули и собрать нужную длину, а обслуживание выполнять легко. Под жгут с запасом и разделителями подбирают внутреннее сечение; у GS80x300-R600 внутренняя высота 80 мм, внутренняя ширина 300 мм. Открытая цепь удобна, когда нужно осмотреть линии или заменить их.

По GS80x300-R600 сообщите: условия работы, положение монтажа, длину перемещения, минимальный радиус самого жёсткого кабеля, а также состав и массу заполнения. При желании можно приложить чертёж.
