Открытые полиамидные кабелеукладчики

Открытые полиамидные кабелеукладчики GS дают быстрый доступ к кабелям и рассчитаны на подвижные трассы станков, порталов и автоматизированных линий. В группе 416 позиций с одинарными и двухсекционными модулями. Для одинарной цепи выбирают внутреннюю высоту и ширину. Для двухсекционной сечение каждого модуля оценивают отдельно: силовые и сигнальные линии проще вести раздельно. Радиус изгиба задают по характеристикам кабеля, а не по произвольному запасу. Затем внешнюю высоту и ширину проверяют на совместимость с конструкцией оборудования.

Свернуть фильтр ▲Развернуть фильтр ▼ Фильтры

Сортировка:

Фильтры Сбросить×

Внутренняя высота, мм

Внутренняя ширина, мм

Радиус изгиба, мм

Внешняя высота, мм

+ Дополнительные параметры− Скрыть дополнительные параметры

Дополнительные параметры

Внешняя ширина, мм

Число секций

+ Дополнительные параметры− Скрыть дополнительные параметры Сбросить

416 позиций · страница 13 из 18

Обозначение	Внутренняя высота, мм	Внутренняя ширина, мм	Радиус изгиба, мм	Внешняя высота, мм	Внешняя ширина, мм	Число секций
GS80-2x150D-R500	80	150	500	118	—	2
GS80-2x150D-R600	80	150	600	118	—	2
GS80-2x175D-R150	80	175	150	118	—	2
GS80-2x175D-R200	80	175	200	118	—	2

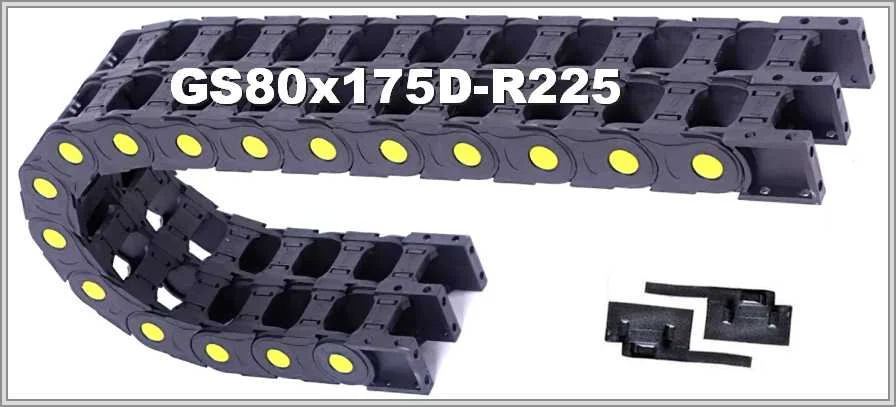

GS80-2x175D-R225	80	175	225	118	—	2
GS80-2x175D-R250	80	175	250	118	—	2
GS80-2x175D-R300	80	175	300	118	—	2
GS80-2x175D-R350	80	175	350	118	—	2

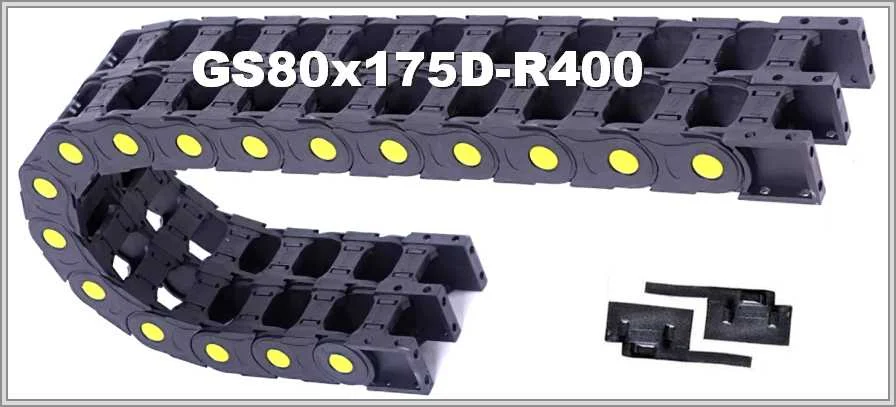

GS80-2x175D-R400	80	175	400	118	—	2
GS80-2x175D-R500	80	175	500	118	—	2
GS80-2x175D-R600	80	175	600	118	—	2
GS80-2x200D-R150	80	200	150	118	—	2
GS80-2x200D-R200	80	200	200	118	—	2

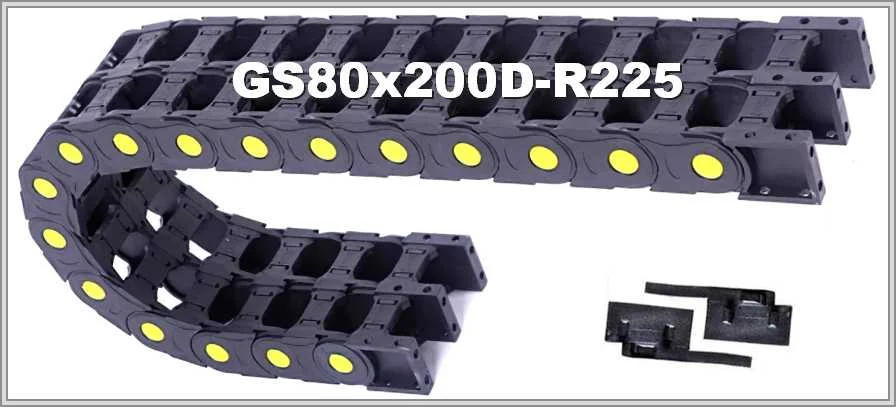

GS80-2x200D-R225	80	200	225	118	—	2
GS80-2x200D-R250	80	200	250	118	—	2
GS80-2x200D-R300	80	200	300	118	—	2

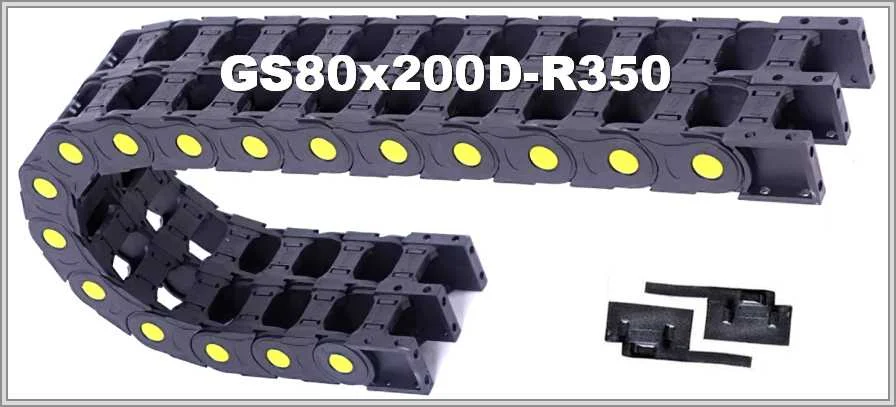

GS80-2x200D-R350	80	200	350	118	—	2
GS80-2x200D-R400	80	200	400	118	—	2
GS80-2x200D-R500	80	200	500	118	—	2
GS80-2x200D-R600	80	200	600	118	—	2
GS80-2x225D-R150	80	225	150	118	—	2
GS80-2x225D-R200	80	225	200	118	—	2
GS80-2x225D-R225	80	225	225	118	—	2
GS80-2x225D-R250	80	225	250	118	—	2

Серия GS: открытая цепь со вставками

Звенья GS усилены вставками, при этом цепь остаётся открытой: кабели видны, их можно уложить или заменить без разборки трассы. Серия рассчитана на пакеты крупнее, чем у пластиковых цепей, и на станочные порталы, где линии регулярно проверяют. Вставки усиливают звенья, но не меняют принцип подбора: сечение по жгуту, радиус по самому жёсткому кабелю. Открытое исполнение позволяет в любой момент увидеть, как ведут себя кабели в изгибе, и вовремя заметить перетирание оболочки. Для открытой цепи на портале это важное преимущество.

Как читать обозначение

Буква D в обозначении указывает на двухсекционную цепь: две цепи идут рядом и позволяют разнести, например, кабели и шланги. Обозначение «2x» без D — это усиленное исполнение, а не двойное. Перед заказом сверяйте обозначение с таблицей карточки, чтобы не перепутать двухсекционную цепь с усиленной. Если в спецификации старого оборудования указан только код, пришлите его вместе с фото — так проще отличить двухсекционную цепь от усиленной. В таблице каждой карточки указаны внутренние размеры, по ним и проверяют выбранное обозначение.

224 двухсекционные позиции

Больше половины ассортимента раздела — двухсекционные варианты: 224 из 416. Каждая секция имеет свою внутреннюю ширину, поэтому состав распределяют заранее: в одну — силовые кабели, в другую — сигнальные или пневматику. Общий радиус изгиба выбирают по самому жёсткому элементу обеих секций. Перегородки внутри секции ставят, если в ней идут линии разного диаметра. Двухсекционная цепь удобна и при обслуживании: при замене кабеля в одной секции линии во второй не трогают.

Размерный ряд GS

Внутренняя высота GS составляет 35–80 мм, внутренняя ширина — 50–300 мм, внешняя высота — 58–118 мм. Радиус изгиба в серии — от 75 до 600 мм. Малые радиусы подходят для компактных порталов с гибкими кабелями, большие — для толстых силовых линий и рукавов. Высоту петли для GS прикидывают как 2R и внешнюю высоту вместе, затем сверяют с зазором под порталом. Для жгута, который не помещается в 80 мм по высоте, нужны стальные мостовые серии.

Где применяют GS

Портальные станки, обрабатывающие центры с чистой зоной хода, линии сборки и упаковки, манипуляторы. Если в зоне хода много стружки, сравните GS с закрытой полиамидной GM того же размера. Открытая GS удобна там, где наладчик часто добавляет датчики или меняет кабели инструмента. Типичный пример — ось портального фрезерного станка, где в одной секции идут кабели двигателя и датчиков, а в другой — пневматика и смазка.

Что указать в заявке

Число секций, количество кабелей и шлангов в каждом модуле, требование к перегородкам, длину перемещения, минимальный радиус и допустимую внешнюю ширину. Приложите эскиз с положением неподвижного конца цепи. Для двухсекционной цепи опишите состав каждой секции отдельно. Если какие-то линии предполагается добавить позже, отметьте это: под них оставят запас в нужной секции.
