Открытые полиамидные кабелеукладчики
Открытые полиамидные кабелеукладчики GS дают быстрый доступ к кабелям и рассчитаны на подвижные трассы станков, порталов и автоматизированных линий. В группе 416 позиций с одинарными и двухсекционными модулями. Для одинарной цепи выбирают внутреннюю высоту и ширину. Для двухсекционной сечение каждого модуля оценивают отдельно: силовые и сигнальные линии проще вести раздельно. Радиус изгиба задают по характеристикам кабеля, а не по произвольному запасу. Затем внешнюю высоту и ширину проверяют на совместимость с конструкцией оборудования.
| Обозначение | Внутренняя высота, мм | Внутренняя ширина, мм | Радиус изгиба, мм | Внешняя высота, мм | Внешняя ширина, мм | Число секций | |
|---|---|---|---|---|---|---|---|
| GS62x175-R150 | 62 | 175 | 150 | 100 | 218 | 1 | |
| GS62x175-R175 | 62 | 175 | 175 | 100 | 218 | 1 | |
| GS62x175-R200 | 62 | 175 | 200 | 100 | 218 | 1 | |
| GS62x175-R225 | 62 | 175 | 225 | 100 | 218 | 1 | |
| GS62x175-R250 | 62 | 175 | 250 | 100 | 218 | 1 | |

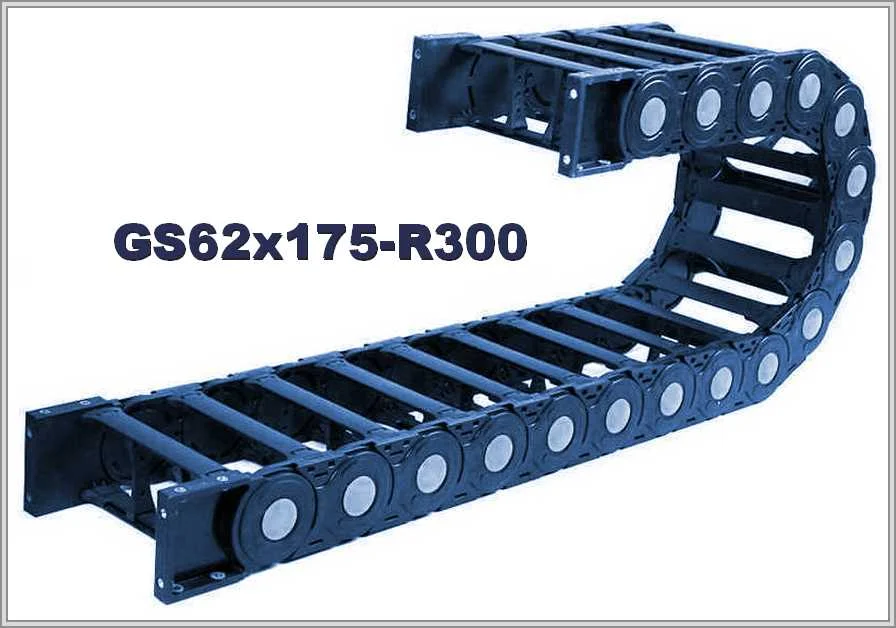

| GS62x175-R300 | 62 | 175 | 300 | 100 | 218 | 1 | |
| GS62x175-R400 | 62 | 175 | 400 | 100 | 218 | 1 | |
| GS62x175-R500 | 62 | 175 | 500 | 100 | 218 | 1 | |
| GS62x200-R150 | 62 | 200 | 150 | 100 | — | 1 | |

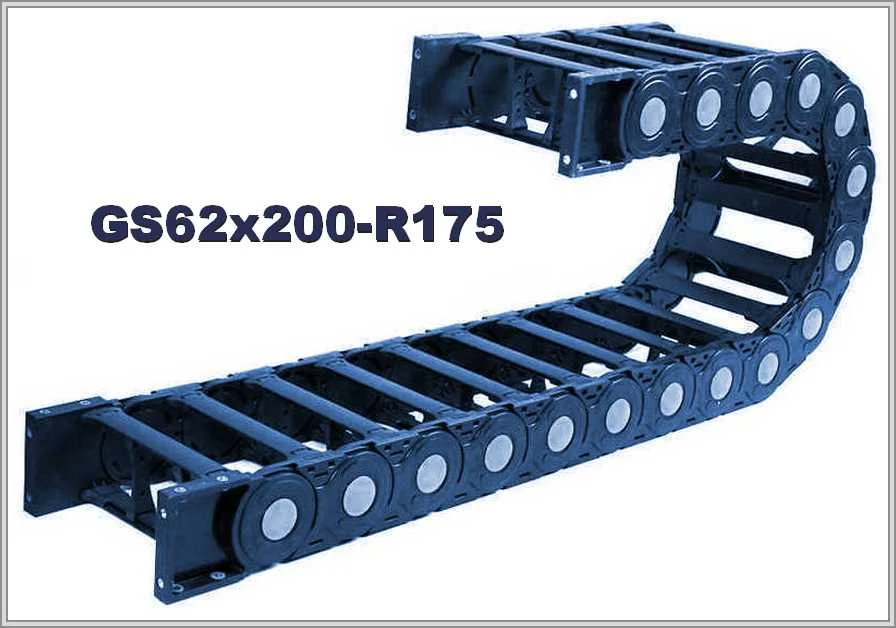

| GS62x200-R175 | 62 | 200 | 175 | 100 | — | 1 | |
| GS62x200-R200 | 62 | 200 | 200 | 100 | — | 1 | |
| GS62x200-R225 | 62 | 200 | 225 | 100 | — | 1 | |
| GS62x200-R250 | 62 | 200 | 250 | 100 | — | 1 | |
| GS62x200-R300 | 62 | 200 | 300 | 100 | — | 1 | |
| GS62x200-R400 | 62 | 200 | 400 | 100 | — | 1 | |

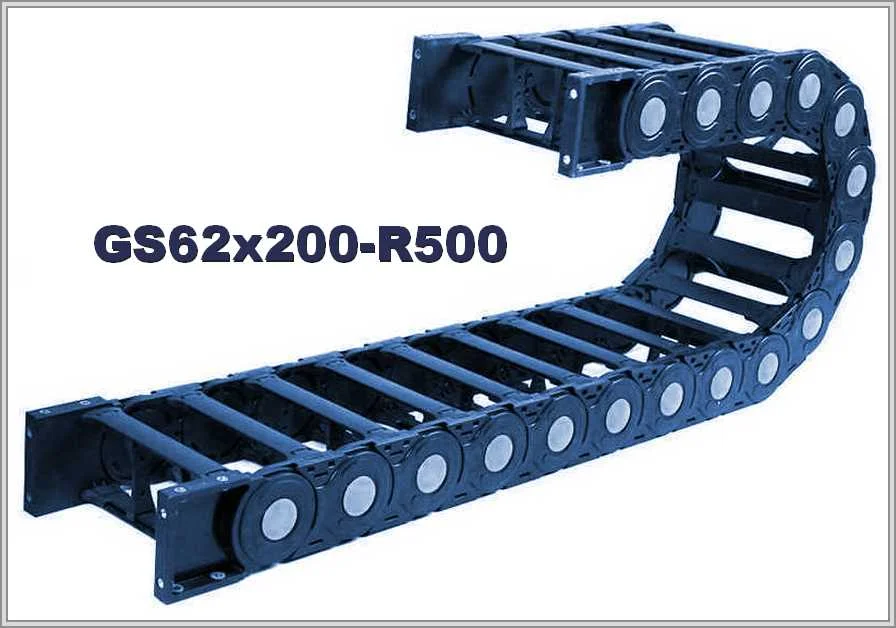

| GS62x200-R500 | 62 | 200 | 500 | 100 | — | 1 | |
| GS62x225-R150 | 62 | 225 | 150 | 100 | — | 1 | |
| GS62x225-R175 | 62 | 225 | 175 | 100 | — | 1 | |
| GS62x225-R200 | 62 | 225 | 200 | 100 | — | 1 | |
| GS62x225-R225 | 62 | 225 | 225 | 100 | — | 1 | |

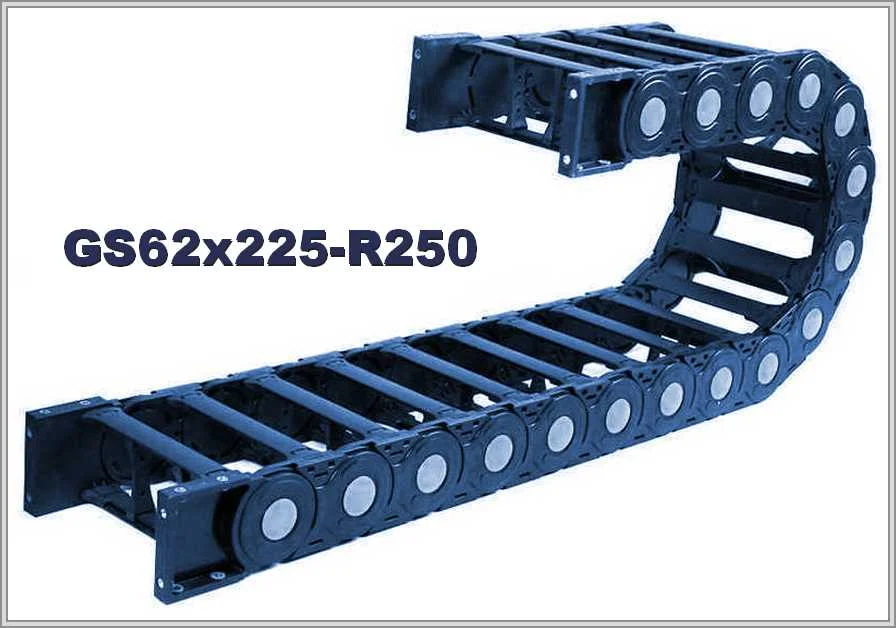

| GS62x225-R250 | 62 | 225 | 250 | 100 | — | 1 | |
| GS62x225-R300 | 62 | 225 | 300 | 100 | — | 1 | |
| GS62x225-R400 | 62 | 225 | 400 | 100 | — | 1 | |
| GS62x225-R500 | 62 | 225 | 500 | 100 | — | 1 |
Серия GS: открытая цепь со вставками
Звенья GS усилены вставками, при этом цепь остаётся открытой: кабели видны, их можно уложить или заменить без разборки трассы. Серия рассчитана на пакеты крупнее, чем у пластиковых цепей, и на станочные порталы, где линии регулярно проверяют. Вставки усиливают звенья, но не меняют принцип подбора: сечение по жгуту, радиус по самому жёсткому кабелю. Открытое исполнение позволяет в любой момент увидеть, как ведут себя кабели в изгибе, и вовремя заметить перетирание оболочки. Для открытой цепи на портале это важное преимущество.
Как читать обозначение
Буква D в обозначении указывает на двухсекционную цепь: две цепи идут рядом и позволяют разнести, например, кабели и шланги. Обозначение «2x» без D — это усиленное исполнение, а не двойное. Перед заказом сверяйте обозначение с таблицей карточки, чтобы не перепутать двухсекционную цепь с усиленной. Если в спецификации старого оборудования указан только код, пришлите его вместе с фото — так проще отличить двухсекционную цепь от усиленной. В таблице каждой карточки указаны внутренние размеры, по ним и проверяют выбранное обозначение.
224 двухсекционные позиции
Больше половины ассортимента раздела — двухсекционные варианты: 224 из 416. Каждая секция имеет свою внутреннюю ширину, поэтому состав распределяют заранее: в одну — силовые кабели, в другую — сигнальные или пневматику. Общий радиус изгиба выбирают по самому жёсткому элементу обеих секций. Перегородки внутри секции ставят, если в ней идут линии разного диаметра. Двухсекционная цепь удобна и при обслуживании: при замене кабеля в одной секции линии во второй не трогают.
Размерный ряд GS
Внутренняя высота GS составляет 35–80 мм, внутренняя ширина — 50–300 мм, внешняя высота — 58–118 мм. Радиус изгиба в серии — от 75 до 600 мм. Малые радиусы подходят для компактных порталов с гибкими кабелями, большие — для толстых силовых линий и рукавов. Высоту петли для GS прикидывают как 2R и внешнюю высоту вместе, затем сверяют с зазором под порталом. Для жгута, который не помещается в 80 мм по высоте, нужны стальные мостовые серии.
Где применяют GS
Портальные станки, обрабатывающие центры с чистой зоной хода, линии сборки и упаковки, манипуляторы. Если в зоне хода много стружки, сравните GS с закрытой полиамидной GM того же размера. Открытая GS удобна там, где наладчик часто добавляет датчики или меняет кабели инструмента. Типичный пример — ось портального фрезерного станка, где в одной секции идут кабели двигателя и датчиков, а в другой — пневматика и смазка.
Что указать в заявке
Число секций, количество кабелей и шлангов в каждом модуле, требование к перегородкам, длину перемещения, минимальный радиус и допустимую внешнюю ширину. Приложите эскиз с положением неподвижного конца цепи. Для двухсекционной цепи опишите состав каждой секции отдельно. Если какие-то линии предполагается добавить позже, отметьте это: под них оставят запас в нужной секции.
