Закрытые полиамидные кабелеукладчики
Закрытые полиамидные кабелеукладчики GM применяют для подвижной прокладки кабелей, когда линию нужно закрыть и сохранить компактность полимерной конструкции. В разделе 160 позиций, есть одинарные и двухсекционные модули. В двухсекционной цепи каждая секция имеет собственное внутреннее сечение — это помогает разделить линии по назначению. Подбор начинается с высоты и ширины внутреннего пространства, затем выбирают радиус изгиба. Внешние размеры проверяют по месту установки, особенно в зоне поворота и рядом с направляющими.
| Обозначение | Внутренняя высота, мм | Внутренняя ширина, мм | Радиус изгиба, мм | Внешняя высота, мм | Внешняя ширина, мм | Число секций | |
|---|---|---|---|---|---|---|---|
| GM35-2x75-R100 | 35 | 75 | 100 | 58 | 105 | 1 | |

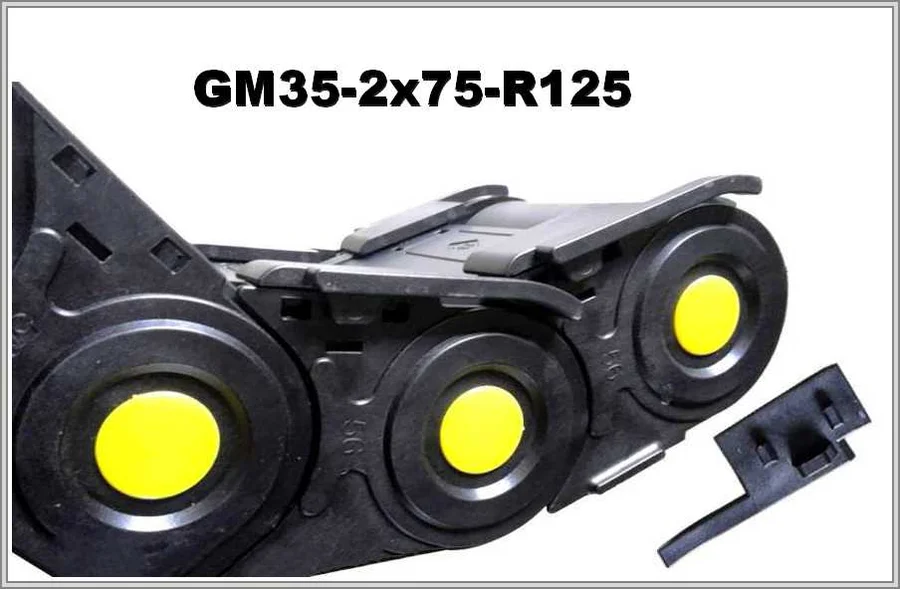

| GM35-2x75-R125 | 35 | 75 | 125 | 58 | 105 | 1 | |

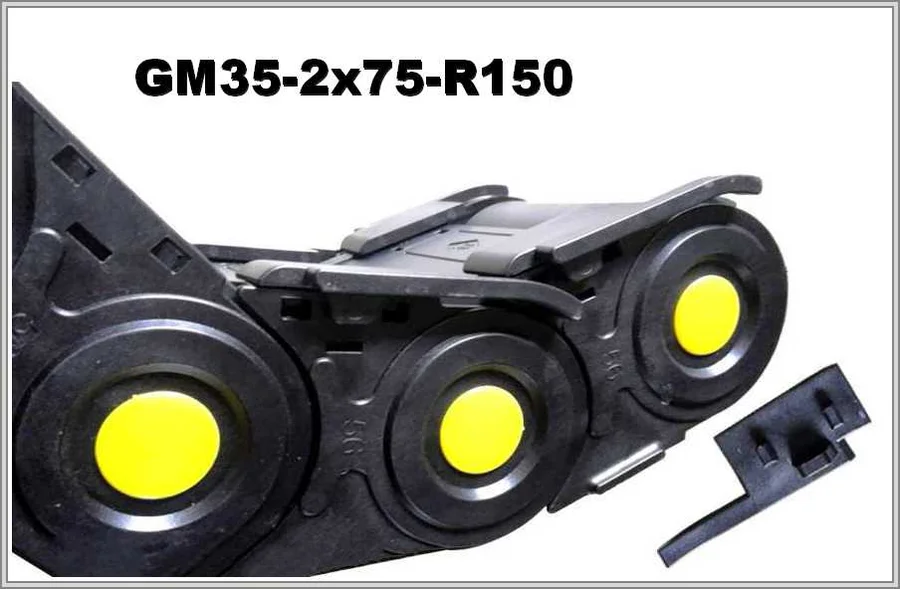

| GM35-2x75-R150 | 35 | 75 | 150 | 58 | 105 | 1 | |
| GM35-2x75-R175 | 35 | 75 | 175 | 58 | 105 | 1 | |
| GM35-2x75-R200 | 35 | 75 | 200 | 58 | 105 | 1 | |
| GM35-2x75-R250 | 35 | 75 | 250 | 58 | 105 | 1 | |

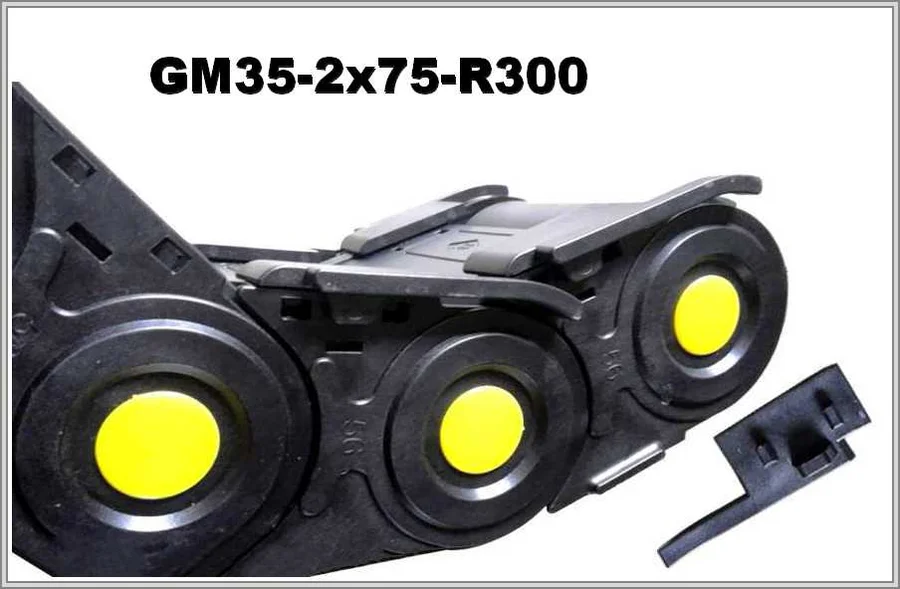

| GM35-2x75-R300 | 35 | 75 | 300 | 58 | 105 | 1 | |

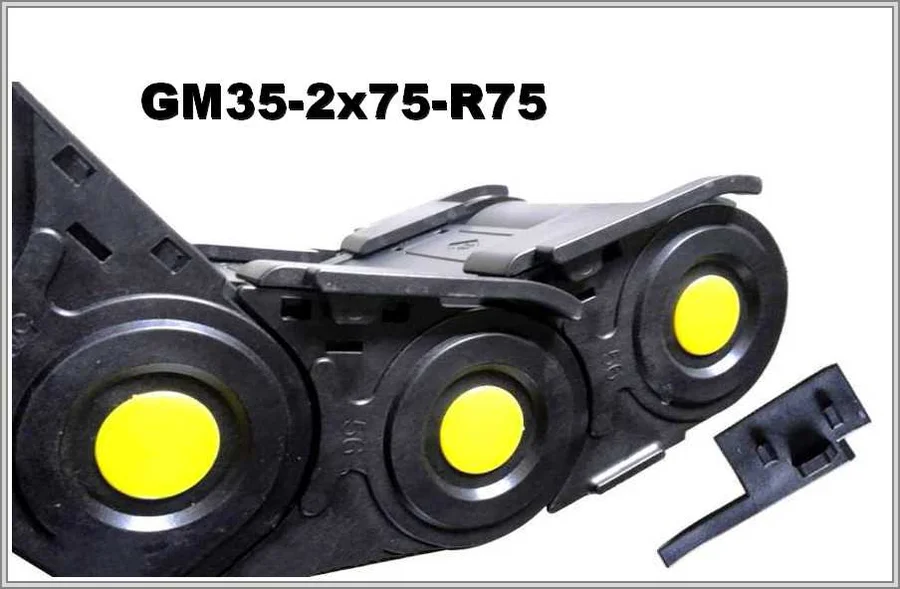

| GM35-2x75-R75 | 35 | 75 | 75 | 58 | 105 | 1 | |

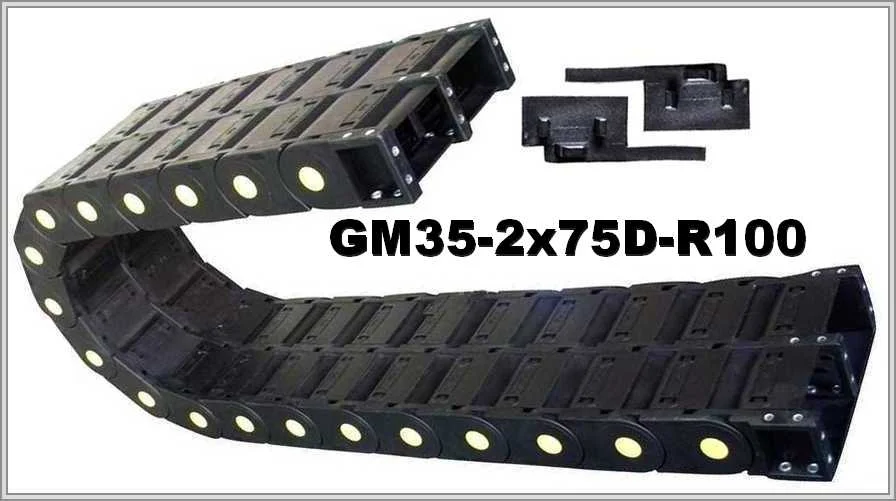

| GM35-2x75D-R100 | 35 | 75 | 100 | 58 | — | 2 | |
| GM35-2x75D-R125 | 35 | 75 | 125 | 58 | — | 2 | |
| GM35-2x75D-R150 | 35 | 75 | 150 | 58 | — | 2 | |

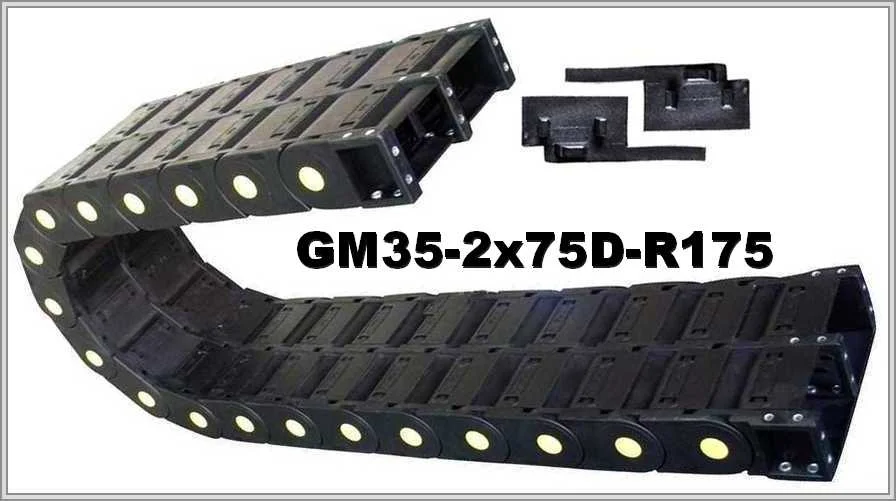

| GM35-2x75D-R175 | 35 | 75 | 175 | 58 | — | 2 | |

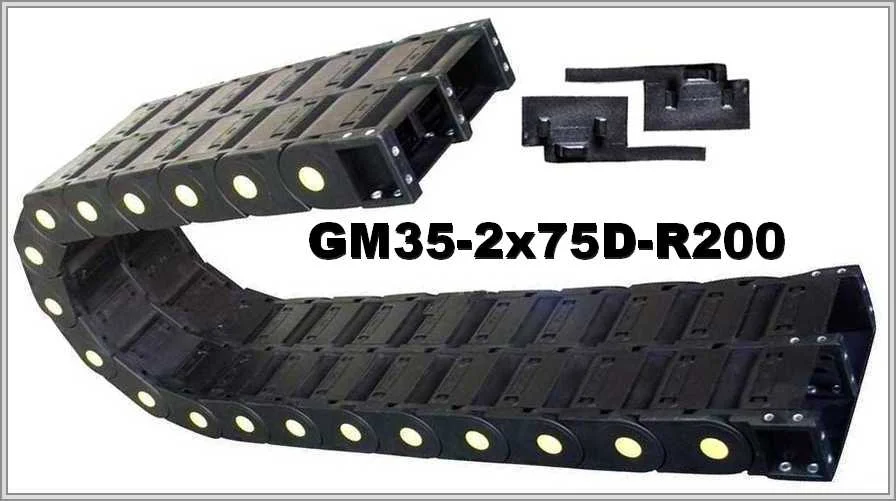

| GM35-2x75D-R200 | 35 | 75 | 200 | 58 | — | 2 | |

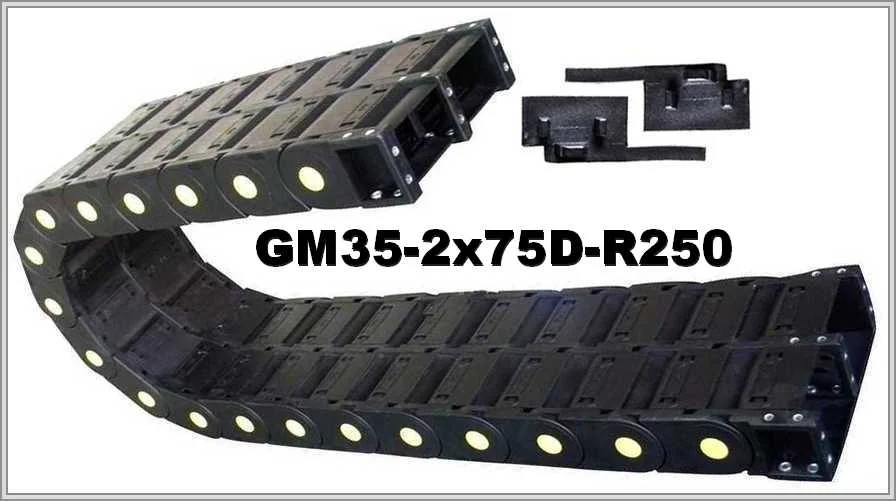

| GM35-2x75D-R250 | 35 | 75 | 250 | 58 | — | 2 | |

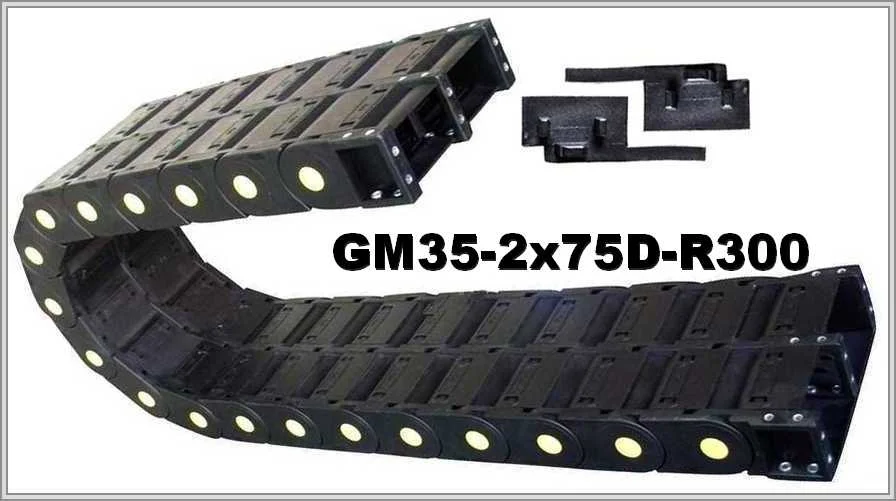

| GM35-2x75D-R300 | 35 | 75 | 300 | 58 | — | 2 | |

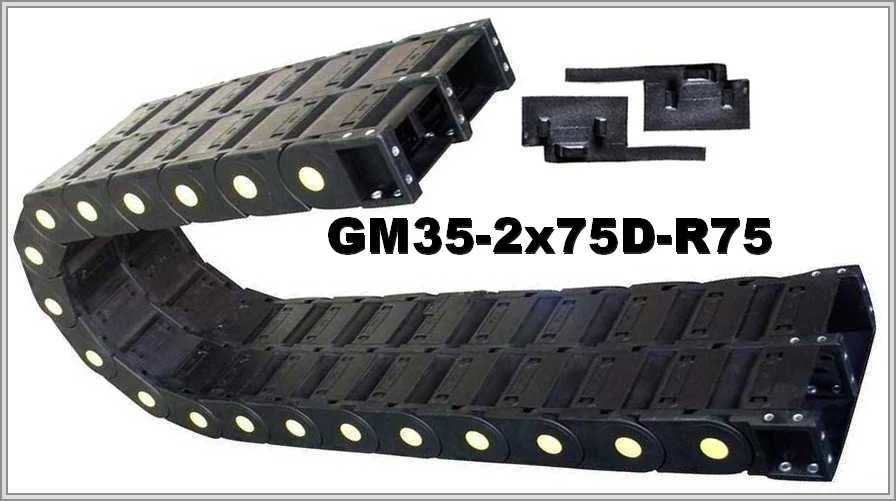

| GM35-2x75D-R75 | 35 | 75 | 75 | 58 | — | 2 | |

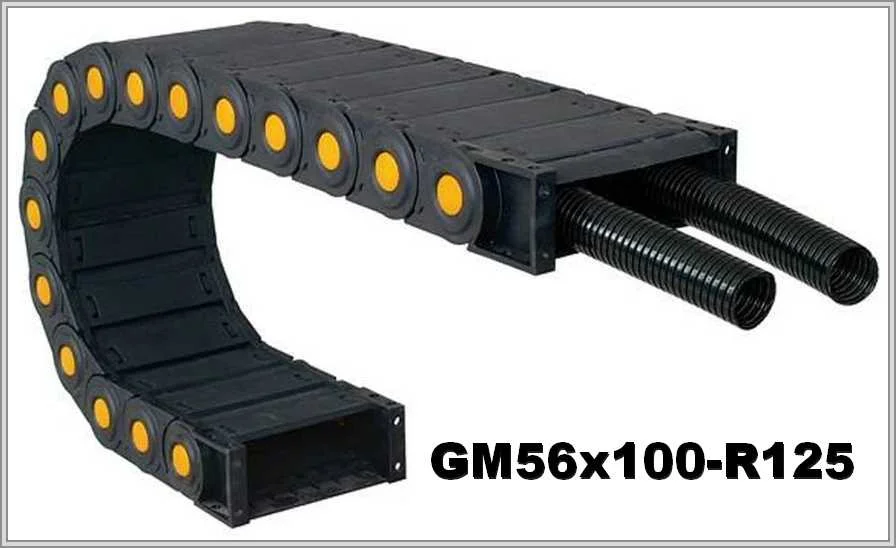

| GM56x100-R125 | 56 | 100 | 125 | 94 | 142 | 1 | |

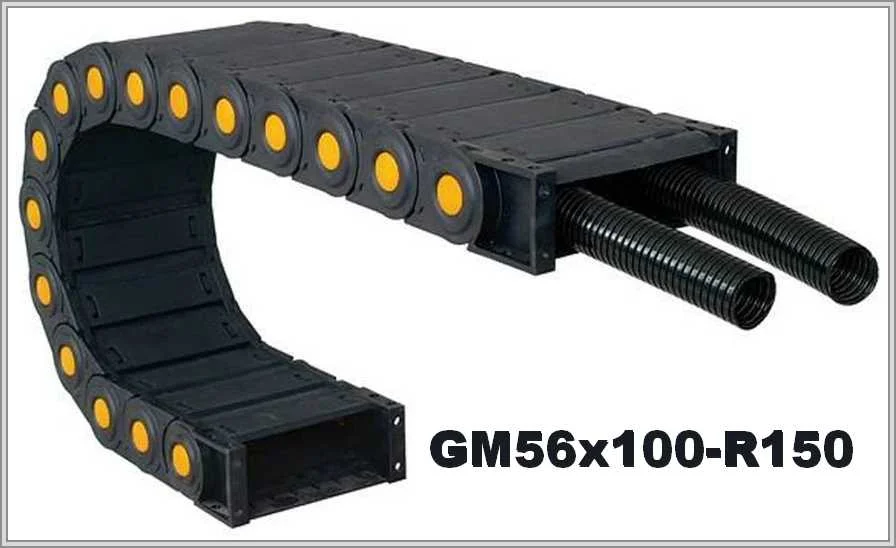

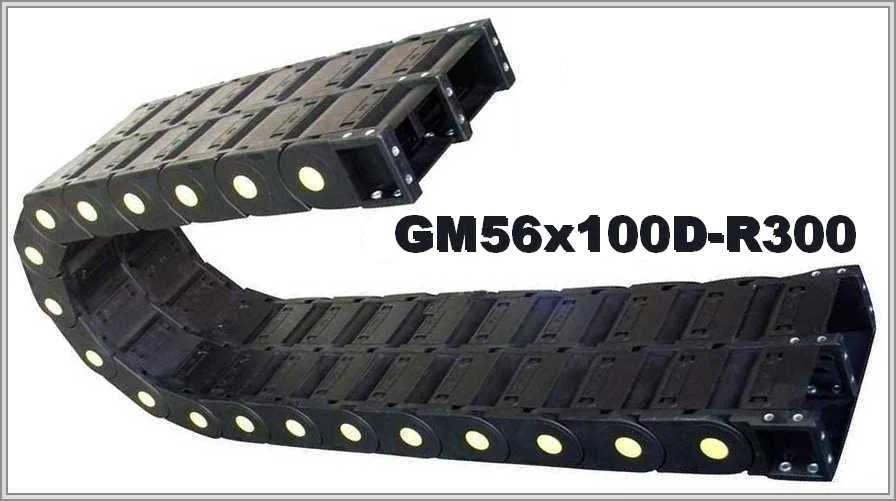

| GM56x100-R150 | 56 | 100 | 150 | 94 | 142 | 1 | |
| GM56x100-R200 | 56 | 100 | 200 | 94 | 142 | 1 | |
| GM56x100-R250 | 56 | 100 | 250 | 94 | 142 | 1 | |
| GM56x100-R300 | 56 | 100 | 300 | 94 | 142 | 1 | |
| GM56x100D-R125 | 56 | 100 | 125 | 94 | — | 2 | |

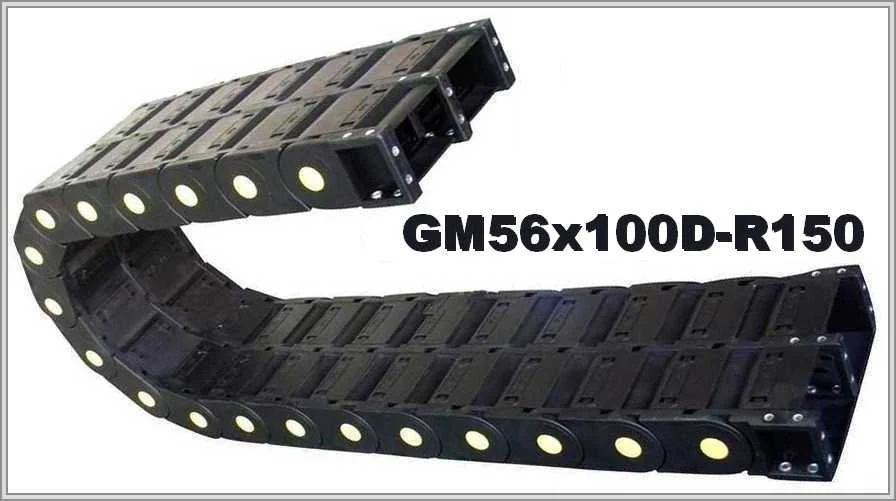

| GM56x100D-R150 | 56 | 100 | 150 | 94 | — | 2 | |

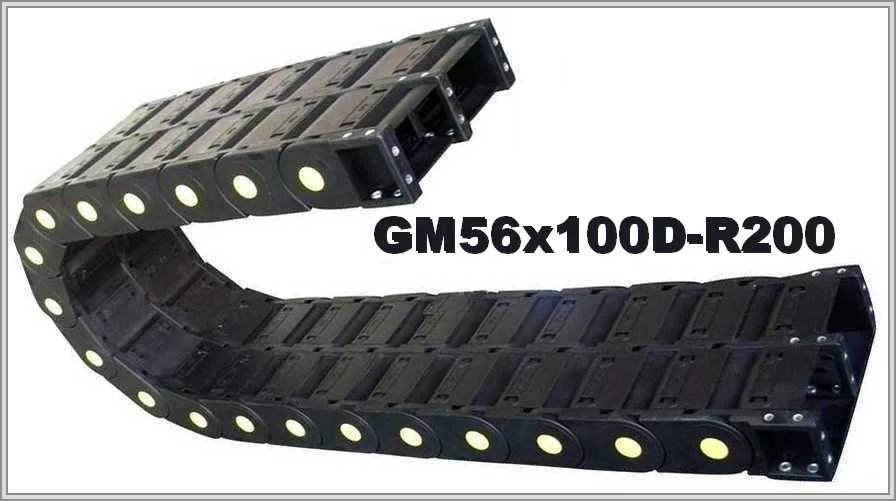

| GM56x100D-R200 | 56 | 100 | 200 | 94 | — | 2 |
Отщёлкивающиеся крышки GM
Крышки GM отщёлкиваются, поэтому доступ к жгуту получают без снятия цепи. Звенья усилены вставками. В рабочем положении кабели закрыты от стружки, пыли и случайного контакта, а при обслуживании открывают только тот участок, где нужна замена. Такой способ удобен при плановом обслуживании: линии проверяют участками, не нарушая укладку остальных. При сборке новой трассы кабели укладывают в открытые звенья, затем крышки защёлкивают по всей длине.
Одинарная или двухсекционная GM
Двухсекционных позиций в серии 67. Такая цепь удобна, когда в одной трассе идут линии разного назначения: силовые кабели в одной секции, сигнальные и шланги — в другой. Одинарную GM выбирают для однородного пакета или когда ширина места ограничена. Двухсекционная GM шире одинарной, поэтому место под неё проверяют по внешней ширине из таблицы карточки. Если одна из линий требует частой замены, её помещают в секцию с удобной стороны доступа.
Размеры серии
По высоте внутри GM даёт 35–80 мм, по ширине — 50–300 мм. Внешняя высота — 58–118 мм. Эти значения совпадают с открытой GS, поэтому при необходимости закрытую цепь можно сравнить с открытой по тем же размерам. Нижняя граница по высоте подходит для пакета из нескольких кабелей управления, верхняя — для толстых силовых линий и рукавов. Внутреннее сечение выбирают с запасом: под крышкой кабели должны лежать свободно. Одинаковые с GS диапазоны упрощают переход от открытой трассы к закрытой, если условия на участке изменились.
Радиус изгиба в закрытой цепи
Радиус GM — от 75 до 600 мм. В закрытом профиле кабели не видны, и перекос или натяжение в зоне поворота заметить труднее, поэтому радиус берут строго не меньше допустимого для самого жёсткого кабеля, а длину линий оставляют со свободой на изгиб. Место под петлю в зоне поворота растёт вместе с радиусом, его оставляют с запасом. Если самый жёсткий кабель допускает меньший радиус, чем минимальные 75 мм серии, это не мешает: важно лишь, чтобы радиус цепи не оказался меньше допустимого.
Типичные задачи
Фрезерные и шлифовальные станки, где рядом с трассой летит стружка; порталы над рабочей зоной; автоматы, где жгут проходит на уровне рук оператора. Во всех этих случаях закрытый профиль не пускает загрязнения к кабелям. Если загрязнений нет и важнее постоянный доступ, рассмотрите открытую GS. Закрытая GM подходит и для трасс рядом с движущимися деталями, где открытый жгут может зацепиться. Сюда же относятся участки, где жгут проходит у пола и собирает мусор.
Что указать в заявке
Состав заполнения по секциям, минимальный радиус кабеля, длину хода, допустимую внешнюю ширину и условия загрязнения. Для замены приложите фото звена и обозначение со старой цепи. Отметьте, нужна ли вторая секция и что в ней пойдёт. Для новой трассы полезен эскиз с длиной хода и положением неподвижного конца.
